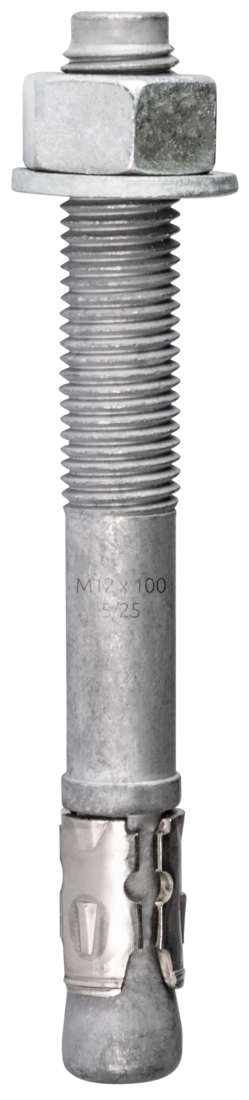

R-XPTIII-HD Клиновой анкер из горячеоцинкованной стали RAWLPLUG
Применение
- Укрепление фасада
- Защитная стена
- Балюстрады
- Барьерные ограждения
- Перила
- Стеллажи
- Стальные конструкции
- Столбики
Свойства и преимущества
- Повышенная коррозионная стойкость за счет защитного слоя горячего цинкования толщиной 50 мкм.
- Конструкция позволяет осуществлять сверление и монтаж непосредственно через закрепляемый элемент, что позволяет сократить усилия, затрачиваемые при выполнении монтажных работ
- Высокое качество вместе с высокой экономичностью
- Холодная формовка обеспечивает постоянную точность размеров
- Brak danych
Материал основания
Бетон без трещин C20/25-C50/60
- Неармированный бетон
Армированный бетон
Также для применения в
Натуральный камень (после проведения испытаний)
- Просверлить отверстие необходимого диаметра и с необходимой глубиной
- Удалить сверлильную стружку и тщательно очистить отверстие с помощью ручного насоса и ершика
- Вставить анкер в отверстие, проведя его через закрепляемый элемент, и вбить молотком на соответствующую глубину.
- Используя динамометрический ключ, закрутить гайку с необходимым крутящим моментом
Установочные данные
|
Размер |
M8 |
M10 |
M12 |
M16 |
||
|
Диаметр резьбы |
d |
[мм] |
8 |
10 |
12 |
16 |
|
Диаметр отверстия в основании |
d0 |
[мм] |
8 |
10 |
12 |
16 |
|
Крутящий момент |
Tinst |
[Nm] |
15 |
30 |
50 |
100 |
|
Размер ключа |
Sw |
[мм] |
13 |
17 |
19 |
24 |
|
СТАНДАРТНАЯ ГЛУБИНА АНКЕРОВКИ |
||||||
|
Минимальная глубина отверстия в основании |
h0,s |
[мм] |
65 |
70 |
90 |
110 |
|
Минимальная глубина заделки анкера в основание |
hnom,s |
[мм] |
55 |
60 |
80 |
100 |
|
Минимальная толщина основания |
hmin,s |
[мм] |
100 |
100 |
140 |
170 |
|
Минимальное расстояние между точками крепления |
smin, s |
[мм] |
50 |
70 |
75 |
95 |
|
Минимальное расстояние от края основания |
cmin, s |
[мм] |
40 |
60 |
65 |
85 |
Механические свойства
|
Размер |
M8 |
M10 |
M12 |
M16 |
||
|
Предел прочности при растяжении |
fuk |
[N/mm2] |
650 |
650 |
650 |
650 |
|
Предел текучести при растяжении |
fyk |
[N/mm2] |
520 |
520 |
520 |
520 |
|
Зона сечения – вырыв |
As |
[мм2] |
26.9 |
42.4 |
61.5 |
109.3 |
|
Упругий момент сопротивления сечения |
Wel |
[мм3] |
31.2 |
62.3 |
109.2 |
277.5 |
|
Характеристический изгибающий момент |
M0Rk,s |
[Nm] |
22 |
45 |
79 |
200 |
|
Расчётное сопротивление изгибу |
M |
[Nm] |
17.6 |
36 |
63.2 |
160 |
Упрощённые данные для одного анкерного соединения
Рабочие характеристики отдельного анкера без учета влияния краёв и соседних анкеров
|
Размер |
M8 |
M10 |
M12 |
M16 |
|
|
CРЕДНЯЯ РАЗРУШАЮЩАЯ НАГРУЗКА |
|||||
|
УСИЛИЕ НА ВЫРЫВ NRu,m |
[кН] |
16.03 |
18.20 |
32.76 |
42.13 |
|
УСИЛИЕ НА СРЕЗ VRu,m |
[кН] |
12.10 |
19.14 |
27.83 |
51.81 |
|
ХАРАКТЕРНАЯ НАГРУЗКА |
|||||
|
УСИЛИЕ НА ВЫРЫВ NRk |
[кН] |
13.00 |
15.00 |
25.00 |
34.00 |
|
УСИЛИЕ НА СРЕЗ VRk |
[кН] |
11.00 |
17.39 |
25.30 |
47.10 |
|
РАСЧЁТНАЯ НАГРУЗКА |
|||||
|
УСИЛИЕ НА ВЫРЫВ NRd |
[кН] |
8.67 |
10.00 |
16.67 |
22.67 |
|
УСИЛИЕ НА СРЕЗ VRd |
[кН] |
8.80 |
11.60 |
20.24 |
37.68 |
Расстояние от края и расстояние между анкерами
|
Размер |
M8 |
M10 |
M12 |
M16 |
||
|
Эффективная глубина анкеровки |
hef |
[мм] |
47.00 |
50.00 |
68.00 |
85.00 |
|
УСИЛИЕ НА ВЫРЫВ |
||||||
|
РАЗРУШЕНИЕ СТАЛИ |
||||||
|
Характерная нагрузка |
NRk,s |
[кН] |
17.50 |
27.60 |
40.00 |
71.00 |
|
Частичный коэффициент безопасности |
γMs |
- |
1.50 |
1.50 |
1.50 |
1.50 |
|
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ВЫРЫВАНИЕМ; БЕТОН БЕЗ ТРЕЩИН C20/25 |
||||||
|
Характерная нагрузка |
NRk,p |
[кН] |
13.00 |
15.00 |
25.00 |
34.00 |
|
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ВЫРЫВАНИЕМ |
||||||
|
Уровень безопасности установки |
γinst |
- |
1.00 |
1.00 |
1.00 |
1.00 |
|
Увеличивающий коэффициент для NRd,p - C30/37 |
Ψc |
- |
1.12 |
1.08 |
1.17 |
1.22 |
|
Увеличивающий коэффициент для NRd,p - C40/50 |
Ψc |
- |
1.23 |
1.15 |
1.32 |
1.41 |
|
Увеличивающий коэффициент для NRd,p - C50/60 |
Ψc |
- |
1.30 |
1.19 |
1.42 |
1.55 |
|
РАЗРУШЕНИЕ КОНУСА БЕТОНА |
||||||
|
Kоэффициент преднапряженном бетоне |
kucr,N |
- |
11.00 |
11.00 |
11.00 |
11.00 |
|
Уровень безопасности установки |
γinst |
- |
1.00 |
1.00 |
1.00 |
1.00 |
|
Расстояние между анкерами |
scr,N |
[мм] |
141.00 |
150.00 |
204.00 |
255.00 |
|
Расстояние от края |
ccr,N |
[мм] |
71.00 |
75.00 |
102.00 |
128.00 |
|
[RUSSIAN]: CONCRETE SPLITTING FAILURE |
||||||
|
Расстояние между анкерами |
scr,sp |
[мм] |
240.00 |
260.00 |
340.00 |
430.00 |
|
Расстояние от края |
ccr,sp |
[мм] |
120.00 |
130.00 |
170.00 |
215.00 |
|
Уровень безопасности установки |
γinst |
- |
1.00 |
1.00 |
1.00 |
1.00 |
|
УСИЛИЕ НА СРЕЗ |
||||||
|
РАЗРУШЕНИЕ СТАЛИ |
||||||
|
Характерная нагрузка без эксцентрика |
VRk,s |
[кН] |
11.00 |
17.40 |
25.30 |
47.10 |
|
Коэффициент пластичности |
k7 |
- |
1.00 |
1.00 |
1.00 |
1.00 |
|
Характерная нагрузка с эксцентриком |
MRk,s |
[Nm] |
22.00 |
45.00 |
79.00 |
200.00 |
|
Частичный коэффициент безопасности |
γMs |
- |
1.25 |
1.25 |
1.25 |
1.25 |
|
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ОТКОЛОМ БЕТОНА |
||||||
|
Kоэффициент |
k |
- |
1.00 |
1.00 |
2.00 |
2.00 |
|
Уровень безопасности установки |
γinst |
- |
1.00 |
1.00 |
1.00 |
1.00 |
|
РАЗРУШЕНИЕ КРАЕВ БЕТОННОГО ОСНОВАНИЯ |
||||||
|
Эффективная длина анкера |
ℓf |
[мм] |
47.00 |
50.00 |
68.00 |
85.00 |
|
Диаметр анкера |
dnom |
[мм] |
8.00 |
10.00 |
12.00 |
16.00 |
|
Уровень безопасности установки |
γinst |
- |
1.00 |
1.00 |
1.00 |
1.00 |
Логистические данные
|
Размер |
Изделие |
Анкер |
Количество [шт] |
Вес [кг] |
ШТРИХ-КОД |
|||||
|
Диаметр [мм] |
Длина [мм] |
Единичная упаковка |
Сборная упаковка |
Поддон |
Единичная упаковка |
Сборная упаковка |
Поддон |
|||
|
M8 |
R-XPTIIIHD08065/11) |
8 |
65 |
100 |
100 |
16000 |
2.9 |
2.9 |
490.0 |
5906675503295 |
|
R-XPTIIIHD08075/101) |
8 |
75 |
100 |
100 |
16000 |
3.2 |
3.2 |
541.5 |
5906675503301 |
|
|
R-XPTIIIHD08080/151) |
8 |
80 |
100 |
100 |
16000 |
3.3 |
3.3 |
557.4 |
5906675503325 |
|
|
R-XPTIIIHD08095/301) |
8 |
95 |
100 |
100 |
16000 |
3.8 |
3.8 |
632.4 |
5906675503332 |
|
|
R-XPTIIIHD08110/451) |
8 |
110 |
|
|
|
|
|
|
|
|
|
R-XPTIIIHD08115/501) |
8 |
115 |
100 |
100 |
16000 |
4.4 |
4.4 |
737.4 |
5906675503349 |
|
|
R-XPTIIIHD08140/751) |
8 |
140 |
100 |
100 |
16000 |
5.2 |
5.2 |
864.6 |
5906675503356 |
|
|
M10 |
R-XPTIIIHD10080/101) |
10 |
80 |
50 |
50 |
8000 |
1.38 |
1.38 |
251.4 |
5906675503363 |
|
R-XPTIIIHD10095/251) |
10 |
95 |
50 |
50 |
8000 |
1.58 |
1.58 |
282.1 |
5906675503370 |
|
|
R-XPTIIIHD10115/451) |
10 |
115 |
50 |
50 |
8000 |
1.84 |
1.84 |
324.8 |
5906675503387 |
|
|
R-XPTIIIHD10130/601) |
10 |
130 |
50 |
50 |
8000 |
2.0 |
2.0 |
353.0 |
5906675503394 |
|
|
R-XPTIIIHD10140/701) |
10 |
140 |
50 |
50 |
8000 |
2.2 |
2.2 |
378.9 |
5906675503400 |
|
|
M12 |
R-XPTIIIHD12100/51) |
12 |
100 |
50 |
50 |
8000 |
2.4 |
2.4 |
414.6 |
5906675503417 |
|
R-XPTIIIHD12120/251) |
12 |
120 |
50 |
50 |
8000 |
2.8 |
2.8 |
475.3 |
5906675503424 |
|
|
R-XPTIIIHD12125/301) |
12 |
125 |
50 |
50 |
8000 |
2.9 |
2.9 |
487.7 |
5906675503431 |
|
|
R-XPTIIIHD12135/401) |
12 |
135 |
50 |
50 |
8000 |
3.1 |
3.1 |
531.1 |
5906675503448 |
|
|
R-XPTIIIHD12150/551) |
12 |
150 |
50 |
50 |
4000 |
3.3 |
3.3 |
297.0 |
5906675503455 |
|
|
R-XPTIIIHD12180/851) |
12 |
180 |
50 |
50 |
4000 |
3.9 |
3.9 |
343.0 |
5906675503462 |
|
|
R-XPTIIIHD122201251) |
12 |
220 |
50 |
50 |
4000 |
4.7 |
4.7 |
402.8 |
5906675503479 |
|
|
M16 |
R-XPTIIIHD16125/51) |
16 |
125 |
25 |
25 |
4000 |
1.34 |
1.34 |
245.0 |
5906675503486 |
|
R-XPTIIIHD16140/201) |
16 |
140 |
25 |
25 |
4000 |
1.48 |
1.48 |
266.2 |
5906675503493 |
|
|
R-XPTIIIHD16150/301) |
16 |
150 |
25 |
25 |
4000 |
1.52 |
1.52 |
273.4 |
5906675503509 |
|
|
R-XPTIIIHD16180/601) |
16 |
180 |
25 |
25 |
3000 |
1.81 |
1.81 |
247.2 |
5906675503516 |
|
|
R-XPTIIIHD162201001) |
16 |
220 |
25 |
25 |
3000 |
2.1 |
2.1 |
282.5 |
5906675503523 |
|
1) ETA 21/0062
