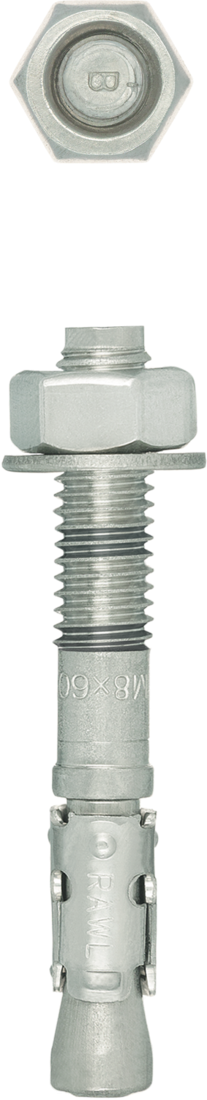

R-XPT-II-A4 Клиновой анкер из нержавеющей стали RAWLPLUG
Применение
- Укрепление фасада
- Защитная стена
- Балюстрады
- Барьерные ограждения
- Перила
- Стеллажи
- Стальные конструкции
- Столбики
Свойства и преимущества
- Материал анкера - нержавеющая сталь А4 обеспечивает максимальную стойкость к коррозии
- Самые лучшие параметры в бетоне без трещин, которые подтверждены в Европейской технической оценке ЕТА, опция 7
- Самое высокое качество и наилучшие параметры
- Возможность редуцированной анкеровки для предотвращения контакта с арматурой
- Маркировка глубины анкеровки на анкере облегчает процесс монтажа
- Простой сквозной монтаж (монтаж и сверление в прикрепляемом материале).
Материал основания
- Бетон без трещин C20/25-C50/60
- Неармированный бетон
- Армированный бетон
Также для применения в
- Натуральный камень (после проведения испытаний)
- Просверлить отверстие необходимого диаметра и с необходимой глубиной
- Удалить сверлильную стружку и тщательно очистить отверстие с помощью ручного насоса и ершика
- Вставить анкер в отверстие, проведя его через закрепляемый элемент, и вбить молотком на соответствующую глубину.
- Используя динамометрический ключ, закрутить гайку с необходимым крутящим моментом
Установочные данные
Размер |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
||
Диаметр резьбы |
d |
[мм] |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
Диаметр отверстия в основании |
d0 |
[мм] |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
Крутящий момент |
Tinst |
[Nm] |
5 |
15 |
30 |
50 |
100 |
180 |
320 |
Размер ключа |
Sw |
[мм] |
10 |
13 |
17 |
19 |
24 |
30 |
36 |
Наружный диаметр шайбы |
|
[мм] |
12 |
16 |
20 |
24 |
30 |
37 |
44 |
СТАНДАРТНАЯ ГЛУБИНА АНКЕРОВКИ |
|||||||||
Минимальная глубина отверстия в основании |
h0,s |
[мм] |
55 |
65 |
79 |
90 |
110 |
140 |
155 |
Минимальная глубина заделки анкера в основание |
hnom,s |
[мм] |
50 |
55 |
69 |
80 |
100 |
120 |
135 |
Минимальная толщина основания |
hmin,s |
[мм] |
100 |
100 |
120 |
140 |
170 |
210 |
230 |
Минимальное расстояние между точками крепления (Бетон без трещин) |
smin, s |
[мм] |
45 |
65 |
90 |
110 |
170 |
170 |
180 |
Минимальное расстояние от края основания (Бетон без трещин) |
cmin, s |
[мм] |
50 |
50 |
60 |
85 |
90 |
160 |
200 |
РЕДУЦИРОВАННАЯ ГЛУБИНА АНКЕРОВКИ |
|||||||||
Минимальная глубина отверстия в основании |
h0,r |
[мм] |
40 |
50 |
59 |
70 |
90 |
120 |
140 |
Минимальная глубина заделки анкера в основание |
hnom,r |
[мм] |
30 |
40 |
49 |
60 |
80 |
100 |
120 |
Минимальная толщина основания |
hmin,r |
[мм] |
100 |
100 |
100 |
100 |
130 |
210 |
230 |
Минимальное расстояние между точками крепления (Бетон без трещин) |
smin,r |
[мм] |
40 |
65 |
115 |
150 |
190 |
160 |
190 |
Минимальное расстояние от края основания (Бетон без трещин) |
cmin,r |
[мм] |
45 |
50 |
80 |
100 |
120 |
125 |
160 |
Механические свойства
Размер |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
||
Предел прочности при растяжении |
fuk |
[N/mm2] |
800 |
600 |
600 |
550 |
550 |
500 |
500 |
Предел текучести при растяжении |
fyk |
[N/mm2] |
600 |
480 |
480 |
440 |
440 |
210 |
210 |
Зона сечения – вырыв |
As |
[мм2] |
14.25 |
25.5 |
40.7 |
60.1 |
106.6 |
162.9 |
234.52 |
Упругий момент сопротивления сечения |
Wel |
[мм3] |
13.15 |
31.2 |
62.3 |
109 |
276.4 |
539.9 |
940.9 |
Характеристический изгибающий момент |
M0Rk,s |
[Nm] |
12.62 |
22 |
45 |
72 |
180 |
323.9 |
564.54 |
Расчётное сопротивление изгибу |
M |
[Nm] |
9.49 |
17.6 |
36 |
57.6 |
144 |
136.11 |
237.2 |
Упрощённые данные для одного анкерного соединения
Рабочие характеристики отдельного анкера без учета влияния краёв и соседних анкеров
Размер |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
|
CРЕДНЯЯ РАЗРУШАЮЩАЯ НАГРУЗКА |
||||||||
УСИЛИЕ НА ВЫРЫВ NRu,m |
||||||||
Стандартная глубина анкеровки |
[кН] |
9.80 |
15.40 |
22.80 |
30.39 |
52.90 |
24.00 |
30.00 |
Редуцированная глубина анкеровки |
[кН] |
1.90 |
10.40 |
16.00 |
22.10 |
37.90 |
14.40 |
19.20 |
УСИЛИЕ НА СРЕЗ VRu,m |
||||||||
Стандартная глубина анкеровки |
[кН] |
9.80 |
12.87 |
20.35 |
27.06 |
49.94 |
48.00 |
60.00 |
Редуцированная глубина анкеровки |
[кН] |
1.90 |
12.22 |
16.44 |
22.45 |
49.94 |
28.80 |
38.40 |
ХАРАКТЕРНАЯ НАГРУЗКА |
||||||||
УСИЛИЕ НА ВЫРЫВ NRk |
||||||||
Стандартная глубина анкеровки |
[кН] |
7.50 |
9.00 |
16.00 |
25.00 |
38.55 |
20.00 |
25.00 |
Редуцированная глубина анкеровки |
[кН] |
1.50 |
7.50 |
11.98 |
16.36 |
25.78 |
12.00 |
16.00 |
УСИЛИЕ НА СРЕЗ VRk |
||||||||
Стандартная глубина анкеровки |
[кН] |
7.50 |
11.70 |
18.50 |
24.60 |
45.40 |
40.00 |
50.00 |
Редуцированная глубина анкеровки |
[кН] |
1.50 |
8.90 |
11.98 |
16.36 |
45.40 |
24.00 |
32.00 |
РАСЧЁТНАЯ НАГРУЗКА |
||||||||
УСИЛИЕ НА ВЫРЫВ NRd |
||||||||
Стандартная глубина анкеровки |
[кН] |
2.97 |
5.00 |
10.67 |
16.67 |
25.70 |
7.94 |
9.92 |
Редуцированная глубина анкеровки |
[кН] |
0.59 |
4.17 |
6.66 |
10.91 |
17.19 |
4.76 |
6.35 |
УСИЛИЕ НА СРЕЗ VRd |
||||||||
Стандартная глубина анкеровки |
[кН] |
6.00 |
9.36 |
14.80 |
19.68 |
36.32 |
32.00 |
40.00 |
Редуцированная глубина анкеровки |
[кН] |
1.20 |
5.94 |
7.99 |
10.91 |
34.37 |
19.20 |
25.60 |
Расстояние от края и расстояние между анкерами
(-) отказ не является решающим
Размер |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
|||||||||
Эффективная глубина анкеровки |
hef |
[мм] |
22.00 |
42.00 |
32.00 |
47.00 |
39.00 |
59.00 |
48.00 |
68.00 |
65.00 |
85.00 |
85.00 |
105.00 |
97.00 |
112.00 |
УСИЛИЕ НА ВЫРЫВ |
||||||||||||||||
РАЗРУШЕНИЕ СТАЛИ |
||||||||||||||||
Характерная нагрузка |
NRk,s |
[кН] |
11.83 |
11.83 |
21.20 |
21.20 |
33.60 |
36.60 |
44.80 |
44.80 |
82.60 |
82.60 |
114.03 |
114.03 |
164.10 |
164.16 |
Частичный коэффициент безопасности |
γMs |
- |
1.60 |
1.60 |
1.50 |
1.50 |
1.50 |
1.50 |
1.50 |
1.50 |
1.50 |
1.50 |
2.86 |
2.86 |
2.86 |
2.86 |
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ВЫРЫВАНИЕМ; БЕТОН БЕЗ ТРЕЩИН C20/25 |
||||||||||||||||
Характерная нагрузка |
NRk,p |
[кН] |
1.50 |
7.50 |
7.50 |
9.00 |
12.00 |
16.00 |
- |
25.00 |
- |
- |
12.00 |
20.00 |
16.00 |
25.00 |
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ВЫРЫВАНИЕМ |
||||||||||||||||
Уровень безопасности установки |
γinst |
- |
1.68 |
1.68 |
1.20 |
1.20 |
1.20 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.68 |
1.68 |
1.68 |
1.68 |
Увеличивающий коэффициент для NRd,p - C30/37 |
Ψc |
- |
1.22 |
1.22 |
1.17 |
1.22 |
1.22 |
1.22 |
1.22 |
1.22 |
1.22 |
1.22 |
1.22 |
1.22 |
1.22 |
1.22 |
Увеличивающий коэффициент для NRd,p - C40/50 |
Ψc |
- |
1.41 |
1.41 |
1.32 |
1.41 |
1.41 |
1.41 |
1.41 |
1.41 |
1.41 |
1.41 |
1.41 |
1.41 |
1.41 |
1.41 |
Увеличивающий коэффициент для NRd,p - C50/60 |
Ψc |
- |
1.55 |
1.55 |
1.42 |
1.55 |
1.55 |
1.55 |
1.55 |
1.55 |
1.55 |
1.55 |
1.55 |
1.55 |
1.55 |
1.55 |
РАЗРУШЕНИЕ КОНУСА БЕТОНА |
||||||||||||||||
Kоэффициент преднапряженном бетоне |
kucr,N |
- |
11.00 |
11.00 |
11.00 |
11.00 |
11.00 |
11.00 |
11.00 |
11.00 |
11.00 |
11.00 |
11.00 |
11.00 |
11.00 |
11.00 |
Уровень безопасности установки |
γinst |
- |
1.68 |
1.68 |
1.20 |
1.20 |
1.20 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.68 |
1.68 |
1.68 |
1.68 |
Расстояние между анкерами |
scr,N |
[мм] |
66.00 |
126.00 |
96.00 |
141.00 |
117.00 |
177.00 |
144.00 |
204.00 |
195.00 |
255.00 |
255.00 |
315.00 |
291.00 |
336.00 |
Расстояние от края |
ccr,N |
[мм] |
33.00 |
63.00 |
48.00 |
71.00 |
59.00 |
89.00 |
72.00 |
102.00 |
98.00 |
128.00 |
128.00 |
168.00 |
146.00 |
168.00 |
[RUSSIAN]: CONCRETE SPLITTING FAILURE |
||||||||||||||||
Расстояние между анкерами |
scr,sp |
[мм] |
100.00 |
210.00 |
160.00 |
240.00 |
200.00 |
300.00 |
250.00 |
340.00 |
320.00 |
430.00 |
430.00 |
560.00 |
500.00 |
580.00 |
Расстояние от края |
ccr,sp |
[мм] |
55.00 |
105.00 |
80.00 |
120.00 |
100.00 |
150.00 |
125.00 |
170.00 |
160.00 |
215.00 |
215.00 |
280.00 |
250.00 |
290.00 |
Уровень безопасности установки |
γinst |
- |
1.68 |
1.68 |
1.20 |
1.20 |
1.20 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.68 |
1.68 |
1.68 |
1.68 |
УСИЛИЕ НА СРЕЗ |
||||||||||||||||
РАЗРУШЕНИЕ СТАЛИ |
||||||||||||||||
Характерная нагрузка без эксцентрика |
VRk,s |
[кН] |
8.04 |
8.04 |
11.70 |
11.70 |
18.50 |
18.50 |
24.60 |
24.60 |
45.40 |
45.40 |
61.25 |
61.25 |
88.25 |
88.25 |
Коэффициент пластичности |
k7 |
- |
0.80 |
0.80 |
0.80 |
0.80 |
0.80 |
0.80 |
0.80 |
0.80 |
0.80 |
0.80 |
0.80 |
0.80 |
0.80 |
0.80 |
Характерная нагрузка с эксцентриком |
MRk,s |
[Nm] |
12.62 |
12.62 |
22.00 |
22.00 |
45.00 |
45.00 |
72.00 |
72.00 |
180.00 |
180.00 |
323.94 |
323.94 |
564.54 |
564.54 |
Частичный коэффициент безопасности |
γMs |
- |
1.33 |
1.33 |
1.25 |
1.25 |
1.25 |
1.25 |
1.25 |
1.25 |
1.25 |
1.25 |
2.38 |
2.38 |
2.38 |
2.38 |
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ОТКОЛОМ БЕТОНА |
||||||||||||||||
Kоэффициент |
k |
- |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
2.00 |
2.00 |
2.00 |
2.00 |
2.00 |
2.00 |
2.00 |
Уровень безопасности установки |
γinst |
- |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
РАЗРУШЕНИЕ КРАЕВ БЕТОННОГО ОСНОВАНИЯ |
||||||||||||||||
Эффективная длина анкера |
ℓf |
[мм] |
22.00 |
42.00 |
32.00 |
47.00 |
39.00 |
59.00 |
48.00 |
68.00 |
65.00 |
85.00 |
85.00 |
105.00 |
97.00 |
112.00 |
Диаметр анкера |
dnom |
[мм] |
6.00 |
6.00 |
8.00 |
8.00 |
10.00 |
10.00 |
12.00 |
12.00 |
16.00 |
16.00 |
20.00 |
20.00 |
24.00 |
24.00 |
Уровень безопасности установки |
γinst |
- |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
Логистические данные
Размер |
Изделие |
Анкер |
Количество [шт] |
Вес [кг] |
ШТРИХ-КОД |
|||||
Диаметр [mm] |
Длина [mm] |
Единичная упаковка |
Сборная упаковка |
Поддон |
Единичная упаковка |
Сборная упаковка |
Поддон |
|||
M6 |
R-XPTIIA4-06050/10 |
6 |
50 |
100 |
100 |
16000 |
1.27 |
1.27 |
233.0 |
5906675100081 |
R-XPTIIA4-06055/10 |
6 |
55 |
|
|
|
|
|
|
|
|
R-XPTIIA4-06085/25 |
6 |
85 |
100 |
100 |
16000 |
1.84 |
1.84 |
324.6 |
5906675100104 |
|
R-XPTIIA4-06100/40 |
6 |
100 |
100 |
100 |
16000 |
2.0 |
2.0 |
346.8 |
5906675492254 |
|
M8 |
R-XPTIIA4-08060/101) |
8 |
60 |
100 |
100 |
16000 |
2.6 |
2.6 |
445.8 |
5906675047232 |
R-XPTIIA4-08065/151) |
8 |
65 |
100 |
100 |
16000 |
2.7 |
2.7 |
462.0 |
5906675426488 |
|
R-XPTIIA4-08075/101) |
8 |
75 |
100 |
100 |
16000 |
3.1 |
3.1 |
519.6 |
5906675047249 |
|
R-XPTIIA4-08085/201) |
8 |
85 |
100 |
100 |
16000 |
3.4 |
3.4 |
570.8 |
5906675047256 |
|
R-XPTIIA4-08095/301) |
8 |
95 |
100 |
100 |
12000 |
3.7 |
3.7 |
473.9 |
5906675047263 |
|
R-XPTIIA4-08105/401) |
8 |
105 |
100 |
100 |
12000 |
4.0 |
4.0 |
511.3 |
5906675047270 |
|
R-XPTIIA4-08115/501) |
8 |
115 |
100 |
100 |
12000 |
4.3 |
4.3 |
548.8 |
5906675047287 |
|
M10 |
R-XPTIIA4-10065/51) |
10 |
65 |
50 |
50 |
8000 |
2.4 |
2.4 |
409.8 |
5906675047294 |
R-XPTIIA4-10080/201) |
10 |
80 |
50 |
50 |
8000 |
2.8 |
2.8 |
470.6 |
5906675047300 |
|
R-XPTIIA4-10095/151) |
10 |
95 |
50 |
50 |
8000 |
3.1 |
3.1 |
529.7 |
5906675047317 |
|
R-XPTIIA4-10115/351) |
10 |
115 |
50 |
50 |
6000 |
3.7 |
3.7 |
470.3 |
5906675047324 |
|
R-XPTIIA4-10130/501) |
10 |
130 |
50 |
50 |
8000 |
4.0 |
4.0 |
670.2 |
5906675047331 |
|
R-XPTIIA4-10140/601) |
10 |
140 |
50 |
50 |
8000 |
4.2 |
4.2 |
708.7 |
5906675047348 |
|
M12 |
R-XPTIIA4-12080/51) |
12 |
80 |
50 |
50 |
8000 |
4.1 |
4.1 |
684.1 |
5906675047355 |
R-XPTIIA4-12100/51) |
12 |
100 |
50 |
50 |
8000 |
4.8 |
4.8 |
799.1 |
5906675047362 |
|
R-XPTIIA4-12115/201) |
12 |
115 |
50 |
50 |
6000 |
5.4 |
5.4 |
676.8 |
5906675324548 |
|
R-XPTIIA4-12120/251) |
12 |
120 |
50 |
50 |
6000 |
5.6 |
5.6 |
696.0 |
5906675426464 |
|
R-XPTIIA4-12125/301) |
12 |
125 |
50 |
50 |
6000 |
5.8 |
5.8 |
720.5 |
5906675047379 |
|
R-XPTIIA4-12150/551) |
12 |
150 |
50 |
50 |
4000 |
6.7 |
6.7 |
562.2 |
5906675047386 |
|
R-XPTIIA4-12180/851) |
12 |
180 |
50 |
50 |
4000 |
7.8 |
7.8 |
652.1 |
5906675047393 |
|
R-XPTIIA4122001051) |
12 |
200 |
50 |
50 |
4000 |
0.41 |
0.41 |
63.0 |
5906675508672 |
|
M16 |
R-XPTIIA4-16125/51) |
16 |
125 |
25 |
25 |
4000 |
5.3 |
5.3 |
875.6 |
5906675047409 |
R-XPTIIA4-16140/201) |
16 |
140 |
25 |
25 |
4000 |
5.8 |
5.8 |
956.9 |
5906675047416 |
|
R-XPTIIA4-16150/301) |
16 |
150 |
25 |
25 |
4000 |
6.1 |
6.1 |
1009.8 |
5906675047430 |
|
R-XPTIIA4-16180/601) |
16 |
180 |
25 |
25 |
3000 |
7.1 |
7.1 |
886.1 |
5906675047447 |
|
R-XPTIIA416220/1001) |
16 |
220 |
25 |
25 |
3000 |
0.21 |
0.21 |
55.5 |
5906675424859 |
|
M20 |
R-XPTIIA4-20125/5 |
20 |
125 |
25 |
25 |
3000 |
8.5 |
8.5 |
1048.7 |
5906675100241 |
R-XPTIIA4-20160/20 |
20 |
160 |
25 |
25 |
2000 |
10.4 |
10.4 |
857.9 |
5906675100364 |
|
R-XPTIIA4-20200/60 |
20 |
200 |
10 |
10 |
1200 |
5.0 |
5.0 |
631.4 |
5906675100401 |
|
R-XPTIIA4-20300/16 |
20 |
300 |
10 |
10 |
800 |
7.1 |
7.1 |
599.6 |
5906675100418 |
|
M24 |
R-XPTIIA4-24260/10 |
24 |
260 |
10 |
10 |
1200 |
9.5 |
9.5 |
1168.6 |
5906675100432 |
1) ETA 17/0782
Оплата возможна несколькими способами для физических и юридических лиц:
- Безналичный расчет
- Онлайн-оплата
- Оплата наличными или картой в пунктах самовывоза компании Деловые линии (для жителей Москвы и области)
Доставка
Доставка по Москве осуществляется при заказе от 30 тысяч рублей собственным транспортом компании. Доставка по всей России производится до терминалов компанией Деловые линии.
Варианты получения товара.
- Самовывоз с нашего склада по адресу г. Москва, пос. Рязановское, п. Фабрики им. 1 Мая, домовл. 24, стр. 1.
- Доставка небольших заказов по Москве и Московской области через день после заказа (при заказе до 12:00).
- Бесплатная доставка до терминалов транспортных компаний в Москве.
Ознакомиться с полными условиями доставки нашей компании можно здесь
Получить заинтересовавший Вас товар можно оформив заказ на сайте либо отправив заявку на электронный адрес info@pickup-komplekt.ru. На любые вопросы ответят наши операторы по одному из телефонов: +7(495) 542-22-84, +7(495) 961-51-99, (по будням с 09:00 до 18:00).
Сумма заказа | Размер скидки на каждый заказа |
---|---|
0 – 5 000 рублей | Розничная цена |
5 000 – 20 000 рублей | Скидка 5% |
20 000 – 70 000 рублей | Скидка 10% |
свыше 70 000 рублей | Скидка 15% |
