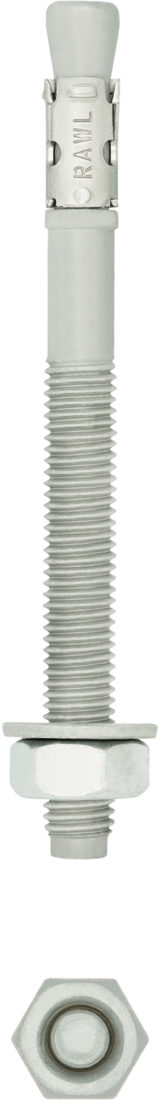

RAWLPLUG R-XPT-HD Клиновой анкер из горячеоцинкованной стали RAWLPLUG
Применение
- Укрепление фасада
- Защитная стена
- Балюстрады
- Барьерные ограждения
- Перила
- Стеллажи
- Стальные конструкции
- Столбики
Свойства и преимущества
- Анкер с повышенной коррозионной устойчивостью
- R-XPT - используется при неглубокой анкеровке с целью предотвращения контакта с арматурой
- Маркировка глубины анкеровки на анкере облегчает процесс монтажа
- Конструкция позволяет осуществлять сверление и монтаж непосредственно через закрепляемый элемент, что позволяет сократить усилия, затрачиваемые при выполнении монтажных работ
- Высокое качество вместе с высокой экономичностью
- Холодная формовка обеспечивает постоянную точность размеров
Материал основания
Бетон без трещин C20/25-C50/60
- Неармированный бетон
Армированный бетон
Также для применения в
Натуральный камень (после проведения испытаний)
- Просверлить отверстие необходимого диаметра и с необходимой глубиной
- Удалить сверлильную стружку и тщательно очистить отверстие с помощью ручного насоса и ершика
- Вставить анкер в отверстие, проведя его через закрепляемый элемент, и вбить молотком на соответствующую глубину.
- Используя динамометрический ключ, закрутить гайку с необходимым крутящим моментом
Установочные данные
|
Размер |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
||
|
Диаметр резьбы |
d |
[мм] |
8 |
10 |
12 |
16 |
20 |
24 |
|
Диаметр отверстия в основании |
d0 |
[мм] |
8 |
10 |
12 |
16 |
20 |
24 |
|
Крутящий момент |
Tinst |
[Nm] |
15 |
30 |
50 |
100 |
200 |
300 |
|
Размер ключа |
Sw |
[мм] |
13 |
17 |
19 |
24 |
30 |
36 |
|
Наружный диаметр шайбы |
|
[мм] |
16 |
20 |
24 |
30 |
37 |
44 |
|
СТАНДАРТНАЯ ГЛУБИНА АНКЕРОВКИ |
||||||||
|
Минимальная глубина отверстия в основании |
h0,s |
[мм] |
60 |
65 |
85 |
105 |
125 |
140 |
|
Минимальная глубина заделки анкера в основание |
hnom,s |
[мм] |
55 |
59 |
80 |
100 |
119 |
135 |
|
Минимальная толщина основания |
hmin,s |
[мм] |
100 |
100 |
136 |
170 |
198 |
224 |
|
Минимальное расстояние между точками крепления |
smin, s |
[мм] |
50 |
55 |
75 |
90 |
140 |
180 |
|
Минимальное расстояние от края основания |
cmin, s |
[мм] |
40 |
50 |
65 |
80 |
100 |
200 |
|
РЕДУЦИРОВАННАЯ ГЛУБИНА АНКЕРОВКИ |
||||||||
|
Минимальная глубина отверстия в основании |
h0,r |
[мм] |
45 |
55 |
65 |
85 |
105 |
125 |
|
Минимальная глубина заделки анкера в основание |
hnom,r |
[мм] |
40 |
49 |
60 |
80 |
99 |
120 |
|
Минимальная толщина основания |
hmin,r |
[мм] |
100 |
100 |
100 |
130 |
158 |
194 |
|
Минимальное расстояние между точками крепления |
smin,r |
[мм] |
45 |
55 |
100 |
100 |
125 |
160 |
|
Минимальное расстояние от края основания |
cmin,r |
[мм] |
40 |
65 |
100 |
100 |
125 |
160 |
Механические свойства
|
Размер |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
||
|
Предел прочности при растяжении |
fuk |
[N/mm2] |
620 |
620 |
620 |
620 |
620 |
620 |
|
Предел прочности при срезе |
fuk |
[N/mm2] |
520 |
520 |
520 |
520 |
520 |
520 |
|
Предел текучести при растяжении |
fyk |
[N/mm2] |
531 |
531 |
531 |
531 |
531 |
531 |
|
Предел текучести при срезе |
fyk |
[N/mm2] |
416 |
416 |
416 |
416 |
416 |
416 |
|
Зона сечения – вырыв |
As |
[мм2] |
25.5 |
40.7 |
60.1 |
106.6 |
162.9 |
311 |
|
Зона сечения – срез |
As |
[мм2] |
36.6 |
58 |
84.3 |
157 |
245 |
353 |
|
Упругий момент сопротивления сечения |
Wel |
[мм3] |
31.2 |
62.3 |
109.2 |
277.5 |
540.9 |
935.5 |
|
Характеристический изгибающий момент |
M0Rk,s |
[Nm] |
17 |
35 |
61 |
155 |
302 |
651 |
|
Расчётное сопротивление изгибу |
M |
[Nm] |
14 |
28 |
49 |
124 |
241 |
521 |
Упрощённые данные для одного анкерного соединения
Рабочие характеристики отдельного анкера без учета влияния краёв и соседних анкеров
|
Размер |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
|
|
CРЕДНЯЯ РАЗРУШАЮЩАЯ НАГРУЗКА |
|||||||
|
УСИЛИЕ НА ВЫРЫВ NRu,m |
|||||||
|
Стандартная глубина анкеровки |
[кН] |
16.15 |
20.03 |
29.95 |
47.87 |
58.40 |
71.73 |
|
Редуцированная глубина анкеровки |
[кН] |
9.61 |
12.91 |
20.95 |
34.75 |
46.60 |
61.57 |
|
УСИЛИЕ НА СРЕЗ VRu,m |
|||||||
|
Стандартная глубина анкеровки |
[кН] |
12.15 |
19.24 |
27.95 |
51.54 |
80.85 |
152.33 |
|
Редуцированная глубина анкеровки |
[кН] |
12.15 |
16.00 |
27.95 |
51.54 |
80.85 |
152.33 |
|
ХАРАКТЕРНАЯ НАГРУЗКА |
|||||||
|
УСИЛИЕ НА ВЫРЫВ NRk |
|||||||
|
Стандартная глубина анкеровки |
[кН] |
9.72 |
12.61 |
20.17 |
27.59 |
35.02 |
41.89 |
|
Редуцированная глубина анкеровки |
[кН] |
6.05 |
8.87 |
12.87 |
19.36 |
28.05 |
35.56 |
|
УСИЛИЕ НА СРЕЗ VRk |
|||||||
|
Стандартная глубина анкеровки |
[кН] |
9.72 |
12.61 |
23.30 |
43.00 |
67.40 |
83.78 |
|
Редуцированная глубина анкеровки |
[кН] |
6.05 |
8.87 |
12.87 |
38.72 |
56.10 |
70.72 |
|
РАСЧЁТНАЯ НАГРУЗКА |
|||||||
|
УСИЛИЕ НА ВЫРЫВ NRd |
|||||||
|
Стандартная глубина анкеровки |
[кН] |
3.86 |
5.00 |
8.00 |
10.95 |
13.90 |
16.62 |
|
Редуцированная глубина анкеровки |
[кН] |
2.40 |
3.52 |
5.11 |
7.68 |
11.13 |
14.03 |
|
УСИЛИЕ НА СРЕЗ VRd |
|||||||
|
Стандартная глубина анкеровки |
[кН] |
3.86 |
5.00 |
16.01 |
21.90 |
27.79 |
33.25 |
|
Редуцированная глубина анкеровки |
[кН] |
2.40 |
3.52 |
5.11 |
15.37 |
22.26 |
28.06 |
Расстояние от края и расстояние между анкерами
|
Размер |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
||||||||
|
Эффективная глубина анкеровки |
hef |
[мм] |
32.00 |
47.00 |
39.00 |
49.00 |
48.00 |
68.00 |
65.00 |
85.00 |
79.00 |
99.00 |
97.00 |
112.00 |
|
УСИЛИЕ НА ВЫРЫВ |
||||||||||||||
|
РАЗРУШЕНИЕ СТАЛИ |
||||||||||||||
|
Характерная нагрузка |
NRk,s |
[кН] |
15.80 |
15.80 |
25.20 |
25.20 |
37.30 |
37.30 |
66.10 |
66.10 |
101.00 |
101.00 |
180.39 |
180.39 |
|
Расчётная нагрузка γMs= 1.4 |
NRd,s |
[кН] |
11.29 |
11.29 |
18.00 |
18.00 |
26.64 |
26.64 |
47.21 |
47.21 |
72.14 |
72.14 |
128.85 |
128.85 |
|
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ВЫРЫВАНИЕМ; БЕТОН БЕЗ ТРЕЩИН C20/25 |
||||||||||||||
|
Характерная нагрузка |
NRk,p |
[кН] |
6.05 |
9.72 |
8.87 |
12.61 |
12.87 |
20.17 |
19.36 |
27.59 |
28.05 |
35.02 |
35.36 |
41.89 |
|
Расчётная нагрузка γMp= 2.52 |
NRd,p |
[кН] |
2.40 |
3.86 |
3.52 |
5.00 |
5.11 |
8.00 |
7.68 |
10.95 |
11.13 |
13.90 |
14.03 |
16.62 |
|
Увеличивающий коэффициент для NRd,p - C30/37 |
Ψc |
- |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
|
Увеличивающий коэффициент для NRd,p - C40/50 |
Ψc |
- |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
|
Увеличивающий коэффициент для NRd,p - C50/60 |
Ψc |
- |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
|
Расстояние между анкерами |
scr,N |
[мм] |
96.00 |
141.00 |
117.00 |
147.00 |
144.00 |
204.00 |
195.00 |
255.00 |
237.00 |
297.00 |
291.00 |
336.00 |
|
Расстояние от края |
ccr,N |
[мм] |
48.00 |
71.00 |
59.00 |
74.00 |
72.00 |
102.00 |
98.00 |
128.00 |
119.00 |
149.00 |
146.00 |
168.00 |
|
УСИЛИЕ НА СРЕЗ |
||||||||||||||
|
РАЗРУШЕНИЕ КРАЕВ БЕТОННОГО ОСНОВАНИЯ; БЕТОН БЕЗ ТРЕЩИН C20/25 |
||||||||||||||
|
Расстояние от края |
c1 |
[мм] |
40.00 |
40.00 |
65.00 |
50.00 |
100.00 |
65.00 |
100.00 |
80.00 |
125.00 |
100.00 |
160.00 |
200.00 |
|
Характерная нагрузка для C1 |
VRk,c |
[кН] |
4.70 |
5.03 |
9.67 |
7.07 |
18.36 |
10.96 |
20.04 |
15.77 |
28.81 |
22.56 |
42.54 |
58.63 |
|
Расчётная нагрузка γMc= 1.8 |
VRd,c |
[кН] |
2.61 |
2.79 |
5.37 |
3.93 |
10.20 |
6.09 |
11.13 |
8.76 |
16.00 |
12.53 |
23.63 |
32.57 |
|
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ОТКОЛОМ БЕТОНА; БЕТОН БЕЗ ТРЕЩИН C20/25 |
||||||||||||||
|
Kоэффициент |
k |
- |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
2.00 |
2.00 |
2.00 |
2.00 |
2.00 |
2.00 |
2.00 |
|
Характерная нагрузка |
VRk,cp |
[кН] |
6.05 |
9.72 |
8.87 |
12.61 |
12.87 |
40.34 |
38.72 |
55.18 |
56.10 |
70.04 |
42.54 |
83.78 |
|
Расчётная нагрузка γMc= 2.52 |
VRd,cp |
[кН] |
2.40 |
3.86 |
3.52 |
5.00 |
5.11 |
16.01 |
15.37 |
21.90 |
22.26 |
27.79 |
28.06 |
33.25 |
|
РАЗРУШЕНИЕ СТАЛИ |
||||||||||||||
|
Характерная нагрузка без эксцентрика |
VRk,s |
[кН] |
10.10 |
10.10 |
16.00 |
16.00 |
23.30 |
23.30 |
43.00 |
43.00 |
67.40 |
67.40 |
126.94 |
126.94 |
|
Расчётная нагрузка γMs= 1.25 |
VRd,s |
[кН] |
8.08 |
8.08 |
12.80 |
12.80 |
18.64 |
18.64 |
34.40 |
34.40 |
53.92 |
53.92 |
101.55 |
101.55 |
Логистические данные
|
Размер |
Изделие |
Анкер |
Количество [шт] |
Вес [кг] |
ШТРИХ-КОД |
|||||
|
Диаметр [мм] |
Длина [мм] |
Единичная упаковка |
Сборная упаковка |
Поддон |
Единичная упаковка |
Сборная упаковка |
Поддон |
|||
|
M8 |
R-XPT-HD-08050/5 |
8 |
50 |
100 |
100 |
16000 |
2.3 |
2.3 |
404.4 |
5906675277875 |
|
R-XPT-HD-08060/10 |
8 |
60 |
100 |
100 |
16000 |
2.8 |
2.8 |
470.0 |
5906675234007 |
|
|
R-XPT-HD-08065/15 |
8 |
65 |
100 |
100 |
16000 |
2.9 |
2.9 |
490.8 |
5906675277882 |
|
|
R-XPT-HD-08075/10 |
8 |
75 |
100 |
100 |
16000 |
3.2 |
3.2 |
542.0 |
5906675234014 |
|
|
R-XPT-HD-08080/15 |
8 |
80 |
100 |
100 |
16000 |
3.3 |
3.3 |
553.2 |
5906675277899 |
|
|
R-XPT-HD-08095/30 |
8 |
95 |
100 |
100 |
12000 |
3.8 |
3.8 |
482.4 |
5906675234618 |
|
|
R-XPT-HD-08115/50 |
8 |
115 |
100 |
100 |
12000 |
4.4 |
4.4 |
561.6 |
5906675234038 |
|
|
R-XPT-HD-08140/75 |
8 |
140 |
100 |
100 |
16000 |
5.2 |
5.2 |
865.2 |
5906675234045 |
|
|
M10 |
R-XPT-HD-10065/5 |
10 |
65 |
50 |
50 |
8000 |
2.4 |
2.4 |
414.0 |
5906675234052 |
|
R-XPT-HD-10080/10 |
10 |
80 |
50 |
50 |
8000 |
2.8 |
2.8 |
473.2 |
5906675234069 |
|
|
R-XPT-HD-10095/25 |
10 |
95 |
50 |
50 |
8000 |
3.2 |
3.2 |
534.8 |
5906675234076 |
|
|
R-XPT-HD-10115/45 |
10 |
115 |
50 |
50 |
6000 |
3.7 |
3.7 |
472.2 |
5906675234083 |
|
|
R-XPT-HD-10130/60 |
10 |
130 |
50 |
50 |
8000 |
4.0 |
4.0 |
676.4 |
5906675277905 |
|
|
R-XPT-HD-10140/70 |
10 |
140 |
50 |
50 |
8000 |
4.4 |
4.4 |
728.4 |
5906675234090 |
|
|
M12 |
R-XPT-HD-12080/5 |
12 |
80 |
50 |
50 |
8000 |
4.1 |
4.1 |
684.4 |
5906675234106 |
|
R-XPT-HD-12100/5 |
12 |
100 |
50 |
50 |
8000 |
4.8 |
4.8 |
799.6 |
5906675234113 |
|
|
R-XPT-HD-12120/25 |
12 |
120 |
50 |
50 |
6000 |
5.6 |
5.6 |
698.4 |
5906675277912 |
|
|
R-XPT-HD-12125/30 |
12 |
125 |
50 |
50 |
6000 |
5.7 |
5.7 |
717.0 |
5906675234625 |
|
|
R-XPT-HD-12135/40 |
12 |
135 |
50 |
50 |
6000 |
6.3 |
6.3 |
781.8 |
5906675277929 |
|
|
R-XPT-HD-12150/55 |
12 |
150 |
50 |
50 |
4000 |
6.7 |
6.7 |
564.0 |
5906675234137 |
|
|
R-XPT-HD-12180/85 |
12 |
180 |
50 |
50 |
4000 |
7.8 |
7.8 |
656.0 |
5906675234144 |
|
|
R-XPT-HD-12220/125 |
12 |
220 |
50 |
50 |
4000 |
9.3 |
9.3 |
775.6 |
5906675234151 |
|
|
M16 |
R-XPT-HD-16100/5 |
16 |
100 |
25 |
25 |
4000 |
4.4 |
4.4 |
733.2 |
5906675234168 |
|
R-XPT-HD-16105/10 |
16 |
105 |
25 |
25 |
4000 |
4.0 |
4.0 |
661.2 |
5906675277936 |
|
|
R-XPT-HD-16125/5 |
16 |
125 |
25 |
25 |
4000 |
5.4 |
5.4 |
890.0 |
5906675234175 |
|
|
R-XPT-HD-16140/20 |
16 |
140 |
25 |
25 |
4000 |
5.9 |
5.9 |
975.2 |
5906675277943 |
|
|
R-XPT-HD-16150/30 |
16 |
150 |
25 |
25 |
4000 |
6.1 |
6.1 |
1003.6 |
5906675249728 |
|
|
R-XPT-HD-16180/60 |
16 |
180 |
25 |
25 |
3000 |
7.2 |
7.2 |
898.8 |
5906675249735 |
|
|
R-XPT-HD-16220/100 |
16 |
220 |
25 |
25 |
3000 |
8.4 |
8.4 |
1040.1 |
5906675234205 |
|
|
M20 |
R-XPT-HD-20125/5 |
20 |
125 |
25 |
25 |
3000 |
8.5 |
8.5 |
1051.2 |
5906675234212 |
|
R-XPT-HD-20160/20 |
20 |
160 |
25 |
25 |
2000 |
10.3 |
10.3 |
855.6 |
5906675234229 |
|
|
R-XPT-HD-20200/60 |
20 |
200 |
10 |
10 |
1200 |
5.0 |
5.0 |
624.1 |
5906675234236 |
|
|
M24 |
R-XPT-HD-24260/100 |
24 |
260 |
10 |
10 |
1200 |
9.4 |
9.4 |
1155.5 |
5906675249742 |
Оплата возможна несколькими способами для физических и юридических лиц:
- Безналичный расчет
- Онлайн-оплата
- Оплата наличными или картой в пунктах самовывоза компании Деловые линии (для жителей Москвы и области)
Доставка
Доставка по Москве осуществляется при заказе от 30 тысяч рублей собственным транспортом компании. Доставка по всей России производится до терминалов компанией Деловые линии.
Варианты получения товара.
- Самовывоз с нашего склада по адресу г. Москва, пос. Рязановское, п. Фабрики им. 1 Мая, домовл. 24, стр. 1.
- Доставка небольших заказов по Москве и Московской области через день после заказа (при заказе до 12:00).
- Бесплатная доставка до терминалов транспортных компаний в Москве.
Ознакомиться с полными условиями доставки нашей компании можно здесь
Получить заинтересовавший Вас товар можно оформив заказ на сайте либо отправив заявку на электронный адрес info@pickup-komplekt.ru. На любые вопросы ответят наши операторы по одному из телефонов: +7(495) 542-22-84, +7(495) 961-51-99, (по будням с 09:00 до 18:00).
| Сумма заказа | Размер скидки на каждый заказа |
|---|---|
| 0 – 5 000 рублей | Розничная цена |
| 5 000 – 20 000 рублей | Скидка 5% |
| 20 000 – 70 000 рублей | Скидка 10% |
| свыше 70 000 рублей | Скидка 15% |
