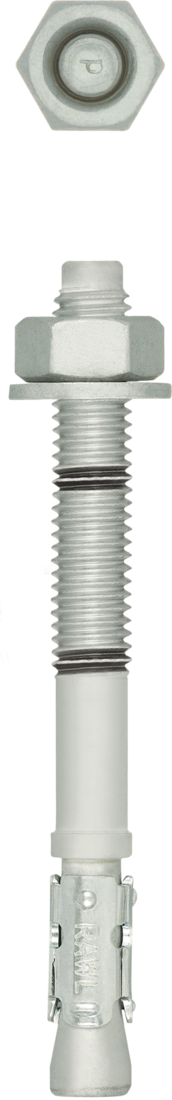

R-HPTII-ZF RAWLPLUG Клиновой анкер RAWLPLUG
| Наименование (кол-во в упак.) | Артикул | Цена | Количество | Купить | |
|---|---|---|---|---|---|
|
Анкер клиновой с гильзой R-HPTIIZF-08065/15 (100)
В наличии |
R-HPTIIZF-08065/15 |
78.42 руб.
|
-
+
|
||
|
Анкер клиновой с гильзой R-HPTIIZF-08080/15 (100)
В наличии |
R-HPTIIZF-08080/15 |
79.20 руб.
|
-
+
|
||
|
Анкер клиновой с гильзой R-HPTIIZF-08100/35 (100)
В наличии |
R-HPTIIZF-08100/35 |
86.67 руб.
|
-
+
|
||
|
Анкер клиновой с гильзой R-HPTIIZF-08115/50 (100)
В наличии |
R-HPTIIZF-08115/50 |
90.80 руб.
|
-
+
|
||
|
Анкер клиновой с гильзой R-HPTIIZF-10065/5 (50)
В наличии |
R-HPTIIZF-10065/5 |
76.37 руб.
|
-
+
|
||
|
Анкер клиновой с гильзой R-HPTIIZF-10080/20 (50)
В наличии |
R-HPTIIZF-10080/20 |
81.38 руб.
|
-
+
|
||
|
Анкер клиновой с гильзой R-HPTIIZF-10095/15 (50)
В наличии |
R-HPTIIZF-10095/15 |
110.40 руб.
|
-
+
|
||
|
Анкер клиновой с гильзой R-HPTIIZF-10115/35 (50)
В наличии |
R-HPTIIZF-10115/35 |
117.92 руб.
|
-
+
|
||
|
Анкер клиновой с гильзой R-HPTIIZF-10130/50 (50)
В наличии |
R-HPTIIZF-10130/50 |
106.75 руб.
|
-
+
|
||
|
Анкер клиновой с гильзой R-HPTIIZF-12080/5 (50)
В наличии |
R-HPTIIZF-12080/5 |
144.93 руб.
|
-
+
|
||
|
Анкер клиновой с гильзой R-HPTIIZF-12100/5 (50)
В наличии |
R-HPTIIZF-12100/5 |
132.16 руб.
|
-
+
|
||
|
Анкер клиновой с гильзой R-HPTIIZF-12120/25 (50)
В наличии |
R-HPTIIZF-12120/25 |
144.66 руб.
|
-
+
|
||
|
Анкер клиновой с гильзой R-HPTIIZF-12135/40 (50)
В наличии |
R-HPTIIZF-12135/40 |
179.54 руб.
|
-
+
|
||
|
Анкер клиновой с гильзой R-HPTIIZF-12150/55 (50)
В наличии |
R-HPTIIZF-12150/55 |
192.51 руб.
|
-
+
|
||
|
Анкер клиновой с гильзой R-HPTIIZF-16105/10 (25)
В наличии |
R-HPTIIZF-16105/10 |
288.83 руб.
|
-
+
|
||
|
Анкер клиновой с гильзой R-HPTIIZF-16140/20 (25)
В наличии |
R-HPTIIZF-16140/20 |
332.93 руб.
|
-
+
|
||
|
Анкер клиновой с гильзой R-HPTIIZF-16180/60 (25)
В наличии |
R-HPTIIZF-16180/60 |
388.05 руб.
|
-
+
|
||
|
Анкер клиновой с гильзой R-HPTIIZF-20125/5 (25)
В наличии |
R-HPTIIZF-20125/5 |
472.19 руб.
|
-
+
|
||
|
Анкер клиновой с гильзой R-HPTIIZF-20160/20 (25)
В наличии |
R-HPTIIZF-20160/20 |
577.20 руб.
|
-
+
|
||
|
Анкер клиновой с гильзой R-HPTIIZF-20200/60 (10)
В наличии |
R-HPTIIZF-20200/60 |
686.18 руб.
|
-
+
|
||
|
Анкерный болт R-HPTII-ZF 12/25 (12X120)
Нет в наличии |
R-HPTII-ZF-12120/25 | Цена по запросу |
|
||
|
Анкерный болт R-HPTII-ZF 16/20 (16X140)
Нет в наличии |
R-HPTII-ZF-16140/20 | Цена по запросу |
|
||
|
Анкер клиновой с гильзой R-HPTIIZF-08050/5
Нет в наличии |
R-HPTIIZF-08050/5 | Цена по запросу |
|
||
|
Анкер клиновой с гильзой R-HPTIIZF-16220/100 (25)
Нет в наличии |
R-HPTIIZF16220/100 |
464.93 руб.
|
|
||
Применение
- Укрепления фасада
- Кронштейны
- Барьерные ограждения
- Стальные конструкции
- Защитные стены
- Перила
- Тяжелые устройства
- Балюстрады
- Пассажирские лифты
- Фасады
- Стеллажи
- Платформы
- Опалубка
Свойства и преимущества
- Новое поколение клиновых анкеров с уникальным антикоррозионным покрытием
- Самые лучшие параметры в бетоне с трещинами и без трещин, которые подтверждены в Европейской технической оценке ЕТА, опция 1
- Самое высокое качество и наилучшие параметры
- Анкер выполняет требования по огнестойкости до 120 минут (класс R120)
- используется при неглубокой анкеровке с целью предотвращения контакта с арматурой
- Маркировка глубины анкеровки на анкере облегчает процесс монтажа
- Конструкция анкера R-HPTII способствует сверлению и монтажу непосредственно через закрепляемый элемент, что позволяет сократить усилия и время при выполнении монтажных работ
- Анкер обладает свойствами огнестойкости
Материал основания
Бетон с трещинами, класс C20/25-C50/60
Бетон без трещин C20/25-C50/60
Армированный бетон
- Неармированный бетон
Также для применения в
Натуральный камень (после проведения испытаний)
- Просверлить отверстие необходимого диаметра и с необходимой глубиной
- Удалить сверлильную стружку и тщательно очистить отверстие с помощью ручного насоса и ершика
- Вставить анкер в отверстие, проведя его через закрепляемый элемент, и вбить молотком на соответствующую глубину.
- Используя динамометрический ключ, закрутить гайку с необходимым крутящим моментом
Установочные данные
|
Размер |
M8 |
M10 |
M12 |
M16 |
M20 |
||
|
Диаметр резьбы |
d |
[мм] |
8 |
10 |
12 |
16 |
20 |
|
Диаметр отверстия в основании |
d0 |
[мм] |
8 |
10 |
12 |
16 |
20 |
|
Крутящий момент |
Tinst |
[Nm] |
10 |
20 |
40 |
100 |
180 |
|
Размер ключа |
Sw |
[мм] |
13 |
17 |
19 |
24 |
30 |
|
Наружный диаметр шайбы |
|
[мм] |
16 |
20 |
24 |
30 |
37 |
|
СТАНДАРТНАЯ ГЛУБИНА АНКЕРОВКИ |
|||||||
|
Минимальная глубина отверстия в основании |
h0,s |
[мм] |
65 |
79 |
90 |
110 |
129 |
|
Минимальная глубина заделки анкера в основание |
hnom,s |
[мм] |
55 |
69 |
80 |
100 |
119 |
|
Минимальная толщина основания |
hmin,s |
[мм] |
100 |
120 |
140 |
170 |
200 |
|
Минимальное расстояние между точками крепления (Бетон без трещин) |
smin, s |
[мм] |
50 |
70 |
90 |
160 |
180 |
|
Минимальное расстояние между точками крепления (Бетон с трещинами) |
smin, s |
[мм] |
50 |
70 |
90 |
160 |
180 |
|
Минимальное расстояние от края основания (Бетон без трещин) |
cmin, s |
[мм] |
40 |
50 |
65 |
85 |
100 |
|
Минимальное расстояние от края основания (Бетон с трещинами) |
cmin, s |
[мм] |
40 |
45 |
65 |
90 |
100 |
|
РЕДУЦИРОВАННАЯ ГЛУБИНА АНКЕРОВКИ |
|||||||
|
Минимальная глубина отверстия в основании |
h0,r |
[мм] |
50 |
59 |
70 |
90 |
110 |
|
Минимальная глубина заделки анкера в основание |
hnom,r |
[мм] |
40 |
49 |
60 |
80 |
100 |
|
Минимальная толщина основания |
hmin,r |
[мм] |
100 |
100 |
100 |
130 |
160 |
|
Минимальное расстояние между точками крепления (Бетон без трещин) |
smin,r |
[мм] |
55 |
75 |
150 |
190 |
300 |
|
Минимальное расстояние между точками крепления (Бетон с трещинами) |
smin,r |
[мм] |
55 |
75 |
150 |
190 |
300 |
|
Минимальное расстояние от края основания (Бетон без трещин) |
cmin,r |
[мм] |
45 |
60 |
70 |
100 |
160 |
|
Минимальное расстояние от края основания (Бетон с трещинами) |
cmin,r |
[мм] |
40 |
50 |
80 |
110 |
120 |
Механические свойства
|
Размер |
M8 |
M10 |
M12 |
M16 |
M20 |
||
|
Предел прочности при растяжении |
fuk |
[N/mm2] |
620 |
620 |
620 |
620 |
620 |
|
Предел прочности при срезе |
fuk |
[N/mm2] |
520 |
520 |
520 |
520 |
520 |
|
Предел текучести при растяжении |
fyk |
[N/mm2] |
531 |
531 |
531 |
531 |
531 |
|
Предел текучести при срезе |
fyk |
[N/mm2] |
416 |
416 |
416 |
416 |
416 |
|
Зона сечения – вырыв |
As |
[мм2] |
25.5 |
40.7 |
60.1 |
106.6 |
162.9 |
|
Зона сечения – срез |
As |
[мм2] |
38.9 |
61.7 |
89.6 |
165.2 |
259.1 |
|
Упругий момент сопротивления сечения |
Wel |
[мм3] |
34.3 |
68.3 |
119.6 |
299.5 |
588.3 |
|
Характеристический изгибающий момент |
M0Rk,s |
[Nm] |
19 |
38 |
67 |
167 |
328 |
|
Расчётное сопротивление изгибу |
M |
[Nm] |
15 |
31 |
53 |
134 |
263 |
Упрощённые данные для одного анкерного соединения
Рабочие характеристики отдельного анкера без учета влияния краёв и соседних анкеров
|
Размер |
M8 |
M10 |
M12 |
M16 |
M20 |
|
|
БЕТОН БЕЗ ТРЕЩИН |
||||||
|
Стандартная глубина анкеровки hef |
[мм] |
47.00 |
59.00 |
68.00 |
85.00 |
99.00 |
|
Редуцированная глубина анкеровки hef |
[мм] |
32.00 |
39.00 |
48.00 |
65.00 |
80.00 |
|
БЕТОН С ТРЕЩИНАМИ |
||||||
|
Стандартная глубина анкеровки hef |
[мм] |
47.00 |
59.00 |
68.00 |
85.00 |
99.00 |
|
Редуцированная глубина анкеровки hef |
[мм] |
32.00 |
39.00 |
48.00 |
65.00 |
80.00 |
|
CРЕДНЯЯ РАЗРУШАЮЩАЯ НАГРУЗКА |
||||||
|
УСИЛИЕ НА ВЫРЫВ NRu,m |
||||||
|
БЕТОН БЕЗ ТРЕЩИН |
||||||
|
Стандартная глубина анкеровки |
[кН] |
12.40 |
20.60 |
27.70 |
45.50 |
64.80 |
|
Редуцированная глубина анкеровки |
[кН] |
9.60 |
13.60 |
17.60 |
34.50 |
47.10 |
|
БЕТОН С ТРЕЩИНАМИ |
||||||
|
Стандартная глубина анкеровки |
[кН] |
7.50 |
12.50 |
19.90 |
27.30 |
41.90 |
|
Редуцированная глубина анкеровки |
[кН] |
4.80 |
8.60 |
12.80 |
26.80 |
32.70 |
|
УСИЛИЕ НА СРЕЗ VRu,m |
||||||
|
БЕТОН БЕЗ ТРЕЩИН |
||||||
|
Стандартная глубина анкеровки |
[кН] |
12.20 |
19.20 |
28.00 |
51.50 |
80.90 |
|
Редуцированная глубина анкеровки |
[кН] |
10.10 |
16.44 |
22.45 |
51.50 |
80.90 |
|
БЕТОН С ТРЕЩИНАМИ |
||||||
|
Стандартная глубина анкеровки |
[кН] |
12.20 |
19.20 |
28.00 |
51.50 |
80.90 |
|
Редуцированная глубина анкеровки |
[кН] |
8.60 |
11.57 |
15.80 |
49.78 |
66.66 |
|
ХАРАКТЕРНАЯ НАГРУЗКА |
||||||
|
УСИЛИЕ НА ВЫРЫВ NRk |
||||||
|
БЕТОН БЕЗ ТРЕЩИН |
||||||
|
Стандартная глубина анкеровки |
[кН] |
9.00 |
12.00 |
20.00 |
35.00 |
48.46 |
|
Редуцированная глубина анкеровки |
[кН] |
7.50 |
9.00 |
12.00 |
25.78 |
35.20 |
|
БЕТОН С ТРЕЩИНАМИ |
||||||
|
Стандартная глубина анкеровки |
[кН] |
5.00 |
9.00 |
12.00 |
20.00 |
30.00 |
|
Редуцированная глубина анкеровки |
[кН] |
3.00 |
6.00 |
9.00 |
16.00 |
24.64 |
|
УСИЛИЕ НА СРЕЗ VRk |
||||||
|
БЕТОН БЕЗ ТРЕЩИН |
||||||
|
Стандартная глубина анкеровки |
[кН] |
9.10 |
15.70 |
23.70 |
47.10 |
60.60 |
|
Редуцированная глубина анкеровки |
[кН] |
8.90 |
11.98 |
16.36 |
47.10 |
60.60 |
|
БЕТОН С ТРЕЩИНАМИ |
||||||
|
Стандартная глубина анкеровки |
[кН] |
9.10 |
15.61 |
23.70 |
47.10 |
60.60 |
|
Редуцированная глубина анкеровки |
[кН] |
6.23 |
8.39 |
11.45 |
36.09 |
49.28 |
|
РАСЧЁТНАЯ НАГРУЗКА |
||||||
|
УСИЛИЕ НА ВЫРЫВ NRd |
||||||
|
БЕТОН БЕЗ ТРЕЩИН |
||||||
|
Стандартная глубина анкеровки |
[кН] |
5.00 |
8.00 |
13.33 |
23.33 |
32.30 |
|
Редуцированная глубина анкеровки |
[кН] |
4.17 |
5.00 |
8.00 |
17.19 |
23.47 |
|
БЕТОН С ТРЕЩИНАМИ |
||||||
|
Стандартная глубина анкеровки |
[кН] |
2.78 |
6.00 |
8.00 |
13.33 |
20.00 |
|
Редуцированная глубина анкеровки |
[кН] |
1.67 |
3.33 |
6.00 |
10.67 |
16.43 |
|
УСИЛИЕ НА СРЕЗ VRd |
||||||
|
БЕТОН БЕЗ ТРЕЩИН |
||||||
|
Стандартная глубина анкеровки |
[кН] |
7.28 |
12.56 |
18.96 |
37.68 |
48.48 |
|
Редуцированная глубина анкеровки |
[кН] |
5.94 |
7.99 |
10.91 |
34.37 |
46.93 |
|
БЕТОН С ТРЕЩИНАМИ |
||||||
|
Стандартная глубина анкеровки |
[кН] |
7.28 |
10.40 |
18.96 |
35.98 |
45.23 |
|
Редуцированная глубина анкеровки |
[кН] |
4.16 |
5.59 |
7.63 |
24.06 |
32.85 |
Расстояние от края и расстояние между анкерами
(-) отказ не является решающим
|
Размер |
M8 |
M10 |
M12 |
M16 |
M20 |
|||||||
|
Эффективная глубина анкеровки |
hef |
[мм] |
32.00 |
47.00 |
39.00 |
59.00 |
48.00 |
68.00 |
65.00 |
85.00 |
80.00 |
99.00 |
|
УСИЛИЕ НА ВЫРЫВ |
||||||||||||
|
РАЗРУШЕНИЕ СТАЛИ |
||||||||||||
|
Характерная нагрузка |
NRk,s |
[кН] |
11.00 |
11.00 |
17.50 |
17.50 |
25.80 |
25.80 |
45.80 |
45.80 |
70.00 |
70.00 |
|
Частичный коэффициент безопасности |
γMs |
- |
1.40 |
1.40 |
1.40 |
1.40 |
1.40 |
1.40 |
1.40 |
1.40 |
1.40 |
1.40 |
|
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ВЫРЫВАНИЕМ; БЕТОН БЕЗ ТРЕЩИН C20/25 |
||||||||||||
|
Характерная нагрузка |
NRk,p |
[кН] |
7.50 |
9.00 |
9.00 |
12.00 |
12.00 |
20.00 |
- |
35.00 |
- |
- |
|
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ВЫРЫВАНИЕМ; БЕТОН С ТРЕЩИНАМИ С20/25 |
||||||||||||
|
Характерная нагрузка |
NRk,p |
[кН] |
3.00 |
5.00 |
6.00 |
9.00 |
9.00 |
12.00 |
16.00 |
20.00 |
- |
30.00 |
|
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ВЫРЫВАНИЕМ |
||||||||||||
|
Уровень безопасности установки |
γinst |
- |
1.20 |
1.20 |
1.20 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
|
Увеличивающий коэффициент для NRd,p - C30/37 |
Ψc |
- |
1.20 |
1.12 |
1.16 |
1.22 |
1.22 |
1.00 |
1.11 |
1.14 |
1.12 |
1.07 |
|
Увеличивающий коэффициент для NRd,p - C40/50 |
Ψc |
- |
1.40 |
1.22 |
1.33 |
1.44 |
1.44 |
1.00 |
1.22 |
1.28 |
1.26 |
1.14 |
|
Увеличивающий коэффициент для NRd,p - C50/60 |
Ψc |
- |
1.60 |
1.33 |
1.50 |
1.67 |
1.67 |
1.00 |
1.33 |
1.43 |
1.39 |
1.21 |
|
РАЗРУШЕНИЕ КОНУСА БЕТОНА |
||||||||||||
|
Kоэффициент пряженном бетоне |
kcr,N |
- |
7.70 |
7.70 |
7.70 |
7.70 |
7.70 |
7.70 |
7.70 |
7.70 |
7.70 |
7.70 |
|
Kоэффициент преднапряженном бетоне |
kucr,N |
- |
11.00 |
11.00 |
11.00 |
11.00 |
11.00 |
11.00 |
11.00 |
11.00 |
11.00 |
11.00 |
|
Уровень безопасности установки |
γinst |
- |
1.20 |
1.20 |
1.20 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
|
Расстояние между анкерами |
scr,N |
[мм] |
96.00 |
141.00 |
117.00 |
177.00 |
144.00 |
204.00 |
195.00 |
255.00 |
240.00 |
297.00 |
|
Расстояние от края |
ccr,N |
[мм] |
48.00 |
71.00 |
59.00 |
89.00 |
72.00 |
102.00 |
98.00 |
128.00 |
120.00 |
149.00 |
|
[RUSSIAN]: CONCRETE SPLITTING FAILURE |
||||||||||||
|
Расстояние между анкерами |
scr,sp |
[мм] |
170.00 |
220.00 |
200.00 |
300.00 |
250.00 |
340.00 |
320.00 |
430.00 |
410.00 |
530.00 |
|
Расстояние от края |
ccr,sp |
[мм] |
85.00 |
110.00 |
100.00 |
150.00 |
125.00 |
170.00 |
160.00 |
215.00 |
205.00 |
265.00 |
|
Уровень безопасности установки |
γinst |
- |
1.20 |
1.20 |
1.20 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
|
УСИЛИЕ НА СРЕЗ |
||||||||||||
|
РАЗРУШЕНИЕ СТАЛИ |
||||||||||||
|
Характерная нагрузка без эксцентрика |
VRk,s |
[кН] |
9.10 |
9.10 |
15.70 |
15.70 |
23.70 |
23.70 |
47.10 |
47.10 |
60.60 |
60.60 |
|
Коэффициент пластичности |
k7 |
- |
0.80 |
0.80 |
0.80 |
0.80 |
0.80 |
0.80 |
0.80 |
0.80 |
0.80 |
0.80 |
|
Характерная нагрузка с эксцентриком |
MRk,s |
[Nm] |
22.00 |
22.00 |
45.00 |
45.00 |
79.00 |
79.00 |
200.00 |
200.00 |
389.00 |
389.00 |
|
Частичный коэффициент безопасности |
γMs |
- |
1.25 |
1.25 |
1.25 |
1.25 |
1.25 |
1.25 |
1.25 |
1.25 |
1.25 |
1.25 |
|
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ОТКОЛОМ БЕТОНА |
||||||||||||
|
Kоэффициент |
k |
- |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
2.00 |
2.00 |
2.00 |
2.00 |
2.00 |
|
Уровень безопасности установки |
γinst |
- |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
|
РАЗРУШЕНИЕ КРАЕВ БЕТОННОГО ОСНОВАНИЯ |
||||||||||||
|
Эффективная длина анкера |
ℓf |
[мм] |
32.00 |
47.00 |
39.00 |
59.00 |
48.00 |
68.00 |
65.00 |
85.00 |
80.00 |
99.00 |
|
Диаметр анкера |
dnom |
[мм] |
8.00 |
8.00 |
10.00 |
10.00 |
12.00 |
12.00 |
16.00 |
16.00 |
20.00 |
20.00 |
|
Уровень безопасности установки |
γinst |
- |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
Использование уменьшенной глубины заделки M8 и M10 ограничено закреплением статически неопределимых структурных компонентов.
Стойкость к действию растягивающих и сдвигающих нагрузок в условиях пожара
|
Размер |
M8 |
M10 |
M12 |
M16 |
M20 |
|||||||
|
R (для EI) = 30 min |
||||||||||||
|
Эффективная глубина анкеровки |
hef |
[мм] |
32.00 |
47.00 |
39.00 |
59.00 |
48.00 |
68.00 |
65.00 |
85.00 |
80.00 |
99.00 |
|
УСИЛИЕ НА ВЫРЫВ |
||||||||||||
|
РАЗРУШЕНИЕ СТАЛИ |
||||||||||||
|
Характерная нагрузка |
NRk,s |
[кН] |
0.40 |
0.40 |
0.90 |
0.90 |
1.70 |
1.70 |
3.10 |
3.10 |
4.90 |
4.90 |
|
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ВЫРЫВАНИЕМ |
||||||||||||
|
Характерная нагрузка |
NRk,p |
[кН] |
0.80 |
1.30 |
1.50 |
2.30 |
2.30 |
3.00 |
4.00 |
5.00 |
- |
- |
|
УСИЛИЕ НА СРЕЗ |
||||||||||||
|
РАЗРУШЕНИЕ СТАЛИ |
||||||||||||
|
Характерная нагрузка без эксцентрика |
VRk,s |
[кН] |
0.40 |
0.40 |
0.90 |
0.90 |
1.70 |
1.70 |
3.10 |
3.10 |
4.90 |
4.90 |
|
Характерная нагрузка с эксцентриком |
MRk,s |
[Nm] |
0.40 |
0.40 |
1.10 |
1.10 |
2.60 |
2.60 |
6.70 |
6.70 |
13.00 |
13.00 |
|
R (для EI) = 60 min |
||||||||||||
|
Эффективная глубина анкеровки |
hef |
[мм] |
32.00 |
47.00 |
39.00 |
59.00 |
48.00 |
68.00 |
65.00 |
85.00 |
80.00 |
99.00 |
|
УСИЛИЕ НА ВЫРЫВ |
||||||||||||
|
РАЗРУШЕНИЕ СТАЛИ |
||||||||||||
|
Характерная нагрузка |
NRk,s |
[кН] |
0.30 |
0.30 |
0.80 |
0.80 |
1.30 |
1.30 |
2.40 |
2.40 |
3.70 |
3.70 |
|
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ВЫРЫВАНИЕМ |
||||||||||||
|
Характерная нагрузка |
NRk,p |
[кН] |
0.80 |
1.30 |
1.50 |
2.30 |
2.30 |
3.00 |
4.00 |
5.00 |
- |
- |
|
УСИЛИЕ НА СРЕЗ |
||||||||||||
|
РАЗРУШЕНИЕ СТАЛИ |
||||||||||||
|
Характерная нагрузка без эксцентрика |
VRk,s |
[кН] |
0.30 |
0.30 |
0.80 |
0.80 |
1.30 |
1.30 |
2.40 |
2.40 |
3.70 |
3.70 |
|
Характерная нагрузка с эксцентриком |
MRk,s |
[Nm] |
0.30 |
0.30 |
1.00 |
1.00 |
2.00 |
2.00 |
5.00 |
5.00 |
9.70 |
9.70 |
|
R (для EI) = 90 min |
||||||||||||
|
Эффективная глубина анкеровки |
hef |
[мм] |
32.00 |
47.00 |
39.00 |
59.00 |
48.00 |
68.00 |
65.00 |
85.00 |
80.00 |
99.00 |
|
УСИЛИЕ НА ВЫРЫВ |
||||||||||||
|
РАЗРУШЕНИЕ СТАЛИ |
||||||||||||
|
Характерная нагрузка |
NRk,s |
[кН] |
0.30 |
0.30 |
0.60 |
0.60 |
1.10 |
1.10 |
2.00 |
2.00 |
3.20 |
3.20 |
|
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ВЫРЫВАНИЕМ |
||||||||||||
|
Характерная нагрузка |
NRk,p |
[кН] |
0.80 |
1.30 |
1.50 |
2.30 |
2.30 |
3.00 |
4.00 |
5.00 |
- |
- |
|
УСИЛИЕ НА СРЕЗ |
||||||||||||
|
РАЗРУШЕНИЕ СТАЛИ |
||||||||||||
|
Характерная нагрузка без эксцентрика |
VRk,s |
[кН] |
0.30 |
0.30 |
0.60 |
0.60 |
1.10 |
1.10 |
2.00 |
2.00 |
3.20 |
3.20 |
|
Характерная нагрузка с эксцентриком |
MRk,s |
[Nm] |
0.30 |
0.30 |
0.70 |
0.70 |
1.70 |
1.70 |
4.30 |
4.30 |
8.40 |
8.40 |
|
R (для EI) = 120 min |
||||||||||||
|
Эффективная глубина анкеровки |
hef |
[мм] |
32.00 |
47.00 |
39.00 |
59.00 |
48.00 |
68.00 |
65.00 |
85.00 |
80.00 |
99.00 |
|
УСИЛИЕ НА ВЫРЫВ |
||||||||||||
|
РАЗРУШЕНИЕ СТАЛИ |
||||||||||||
|
Характерная нагрузка |
NRk,s |
[кН] |
0.20 |
0.20 |
0.50 |
0.50 |
0.80 |
0.80 |
1.60 |
1.60 |
2.50 |
2.50 |
|
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ВЫРЫВАНИЕМ |
||||||||||||
|
Характерная нагрузка |
NRk,p |
[кН] |
0.60 |
1.00 |
1.20 |
1.80 |
1.80 |
2.40 |
3.20 |
4.00 |
- |
- |
|
УСИЛИЕ НА СРЕЗ |
||||||||||||
|
РАЗРУШЕНИЕ СТАЛИ |
||||||||||||
|
Характерная нагрузка без эксцентрика |
VRk,s |
[кН] |
0.20 |
0.20 |
0.50 |
0.50 |
0.80 |
0.80 |
1.60 |
1.60 |
2.50 |
2.50 |
|
Характерная нагрузка с эксцентриком |
MRk,s |
[Nm] |
0.20 |
0.20 |
0.60 |
0.60 |
1.30 |
1.30 |
3.30 |
3.30 |
6.50 |
6.50 |
Логистические данные
Размер | Изделие | Анкер | Количество [шт] | Вес [кг] | ШТРИХ-КОД | |||||
Диаметр [мм] | Длина [мм] | Единичная упаковка | Сборная упаковка | Поддон | Единичная упаковка | Сборная упаковка | Поддон | |||
M8 | R-HPTIIZF-08065/151) | 8 | 65 | 100 | 100 | 16000 | 2.8 | 2.8 | 474.6 | 5906675022840 |
R-HPTIIZF-08080/151) | 8 | 80 | 100 | 100 | 16000 | 3.2 | 3.2 | 544.7 | 5906675022857 | |
R-HPTIIZF-08100/351) | 8 | 100 | 100 | 100 | 12000 | 3.9 | 3.9 | 494.3 | 5906675034881 | |
R-HPTIIZF-08115/501) | 8 | 115 | 100 | 100 | 12000 | 4.3 | 4.3 | 541.3 | 5906675022871 | |
M10 | R-HPTIIZF-10065/51) | 10 | 65 | 50 | 50 | 8000 | 2.4 | 2.4 | 409.4 | 5906675022888 |
R-HPTIIZF-10080/201) | 10 | 80 | 50 | 50 | 8000 | 2.8 | 2.8 | 471.1 | 5906675022895 | |
R-HPTIIZF-10095/151) | 10 | 95 | 50 | 50 | 8000 | 3.1 | 3.1 | 528.2 | 5906675022901 | |
R-HPTIIZF-10115/351) | 10 | 115 | 50 | 50 | 6000 | 3.6 | 3.6 | 463.3 | 5906675022918 | |
R-HPTIIZF-10130/501) | 10 | 130 | 50 | 50 | 8000 | 4.0 | 4.0 | 670.2 | 5906675022925 | |
M12 | R-HPTIIZF-12080/51) | 12 | 80 | 50 | 50 | 8000 | 4.1 | 4.1 | 682.0 | 5906675022932 |
R-HPTIIZF-12100/51) | 12 | 100 | 50 | 50 | 8000 | 4.8 | 4.8 | 794.3 | 5906675022949 | |
R-HPTIIZF-12120/251) | 12 | 120 | 50 | 50 | 6000 | 5.4 | 5.4 | 679.8 | 5906675022956 | |
R-HPTIIZF-12135/401) | 12 | 135 | 50 | 50 | 6000 | 6.1 | 6.1 | 758.9 | 5906675022963 | |
R-HPTIIZF-12150/551) | 12 | 150 | 50 | 50 | 4000 | 6.6 | 6.6 | 557.2 | 5906675022970 | |
M16 | R-HPTIIZF-16105/101) | 16 | 105 | 25 | 25 | 4000 | 4.6 | 4.6 | 765.7 | 5906675022987 |
R-HPTIIZF-16125/51) | 16 | 125 | 25 | 25 | 4000 | 5.3 | 5.3 | 869.6 | 5906675483658 | |
R-HPTIIZF-16140/201) | 16 | 140 | 25 | 25 | 4000 | 5.7 | 5.7 | 941.2 | 5906675022994 | |
R-HPTIIZF-16180/601) | 16 | 180 | 25 | 25 | 3000 | 7.1 | 7.1 | 883.3 | 5906675023007 | |
R-HPTIIZF16220/1001) | 16 | 220 | 25 | 25 | 3000 | 8.2 | 8.2 | 1018.9 | 5906675023014 | |
M20 | R-HPTIIZF-20125/51) | 20 | 125 | 25 | 25 | 3000 | 8.2 | 8.2 | 1013.3 | 5906675023021 |
R-HPTIIZF-20160/201) | 20 | 160 | 25 | 25 | 2000 | 10.1 | 10.1 | 840.2 | 5906675023038 | |
R-HPTIIZF-20200/601) | 20 | 200 | 10 | 10 | 1200 | 4.9 | 4.9 | 614.9 | 5906675023045 | |
1) ETA 17/0184
Оплата возможна несколькими способами для физических и юридических лиц:
- Безналичный расчет
- Онлайн-оплата
- Оплата наличными или картой в пунктах самовывоза компании Деловые линии (для жителей Москвы и области)
Доставка
Доставка по Москве осуществляется при заказе от 30 тысяч рублей собственным транспортом компании. Доставка по всей России производится до терминалов компанией Деловые линии.
Варианты получения товара.
- Самовывоз с нашего склада по адресу г. Москва, пос. Рязановское, п. Фабрики им. 1 Мая, домовл. 24, стр. 1.
- Доставка небольших заказов по Москве и Московской области через день после заказа (при заказе до 12:00).
- Бесплатная доставка до терминалов транспортных компаний в Москве.
Ознакомиться с полными условиями доставки нашей компании можно здесь
Получить заинтересовавший Вас товар можно оформив заказ на сайте либо отправив заявку на электронный адрес info@pickup-komplekt.ru. На любые вопросы ответят наши операторы по одному из телефонов: +7(495) 542-22-84, +7(495) 961-51-99, (по будням с 09:00 до 18:00).
| Сумма заказа | Размер скидки на каждый заказа |
|---|---|
| 0 – 5 000 рублей | Розничная цена |
| 5 000 – 20 000 рублей | Скидка 5% |
| 20 000 – 70 000 рублей | Скидка 10% |
| свыше 70 000 рублей | Скидка 15% |
