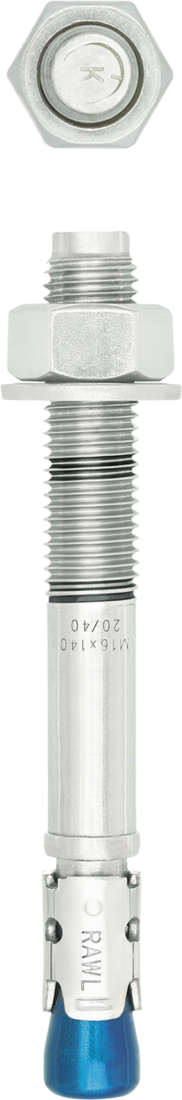

R-HPTII-A4 Клиновой анкер из нержавеющей стали RAWLPLUG
Применение
- Укрепления фасада
- Барьерные ограждения
- Стальные конструкции
- Защитные стены
- Перила
- Тяжелые устройства
- Балюстрады
- Пассажирские лифты
- Фасады
- Опалубка
- Подпорки для кладки
- Платформы
- Сидения спортивных арен
- Стеллажи
Свойства и преимущества
- Материал анкера - нержавеющая сталь А4 обеспечивает максимальную стойкость к коррозии
- Самые лучшие параметры в бетоне с трещинами и без трещин, которые подтверждены в Европейской технической оценке ЕТА, опция 1
- Самое высокое качество и наилучшие параметры
- Анкер выполняет требования по огнестойкости до 120 минут (класс R120)
- Возможность редуцированной анкеровки для предотвращения контакта с арматурой
- Маркировка глубины анкеровки на анкере облегчает процесс монтажа
- Конструкция анкера R-HPTII способствует сверлению и монтажу непосредственно через закрепляемый элемент, что позволяет сократить усилия и время при выполнении монтажных работ
- Категории коррозионной активности окружающей среды, в которых можно использовать анкер это: C1, C2, C3, C4 и C5
Материал основания
- Бетон с трещинами, класс C20/25-C50/60
- Бетон без трещин C20/25-C50/60
- Армированный бетон
- Неармированный бетон
Также для применения в
- Натуральный камень (после проведения испытаний)
- Просверлить отверстие необходимого диаметра и с необходимой глубиной
- Удалить сверлильную стружку и тщательно очистить отверстие с помощью ручного насоса и ершика
- Вставить анкер в отверстие, проведя его через закрепляемый элемент, и вбить молотком на соответствующую глубину.
- Используя динамометрический ключ, закрутить гайку с необходимым крутящим моментом
Установочные данные
Размер |
M8 |
M10 |
M12 |
M16 |
||
Диаметр резьбы |
d |
[мм] |
8 |
10 |
12 |
16 |
Диаметр отверстия в основании |
d0 |
[мм] |
8 |
10 |
12 |
16 |
Крутящий момент |
Tinst |
[Nm] |
15 |
30 |
50 |
100 |
Размер ключа |
Sw |
[мм] |
13 |
17 |
19 |
24 |
Наружный диаметр шайбы |
|
[мм] |
16 |
20 |
24 |
30 |
СТАНДАРТНАЯ ГЛУБИНА АНКЕРОВКИ |
||||||
Минимальная глубина отверстия в основании |
h0,s |
[мм] |
65 |
80 |
90 |
110 |
Минимальная глубина заделки анкера в основание |
hnom,s |
[мм] |
55 |
69 |
80 |
100 |
Минимальная толщина основания |
hmin,s |
[мм] |
100 |
120 |
140 |
170 |
Минимальное расстояние между точками крепления (Бетон без трещин) |
smin, s |
[мм] |
55 |
70 |
90 |
135 |
Минимальное расстояние между точками крепления (Бетон с трещинами) |
smin, s |
[мм] |
55 |
70 |
90 |
135 |
Минимальное расстояние от края основания (Бетон без трещин) |
cmin, s |
[мм] |
40 |
50 |
55 |
80 |
Минимальное расстояние от края основания (Бетон с трещинами) |
cmin, s |
[мм] |
40 |
45 |
55 |
70 |
РЕДУЦИРОВАННАЯ ГЛУБИНА АНКЕРОВКИ |
||||||
Минимальная глубина отверстия в основании |
h0,r |
[мм] |
50 |
60 |
70 |
90 |
Минимальная глубина заделки анкера в основание |
hnom,r |
[мм] |
40 |
49 |
60 |
80 |
Минимальная толщина основания |
hmin,r |
[мм] |
100 |
100 |
100 |
130 |
Минимальное расстояние между точками крепления (Бетон без трещин) |
smin,r |
[мм] |
50 |
70 |
120 |
150 |
Минимальное расстояние между точками крепления (Бетон с трещинами) |
smin,r |
[мм] |
50 |
70 |
120 |
150 |
Минимальное расстояние от края основания (Бетон без трещин) |
cmin,r |
[мм] |
50 |
60 |
70 |
90 |
Минимальное расстояние от края основания (Бетон с трещинами) |
cmin,r |
[мм] |
40 |
50 |
70 |
85 |
Механические свойства
Размер |
M8 |
M10 |
M12 |
M16 |
||
Предел прочности при растяжении |
fuk |
[N/mm2] |
600 |
600 |
550 |
550 |
Предел текучести при растяжении |
fyk |
[N/mm2] |
450 |
450 |
413 |
413 |
Зона сечения – вырыв |
As |
[мм2] |
36.6 |
58 |
84.3 |
157 |
Упругий момент сопротивления сечения |
Wel |
[мм3] |
50.27 |
98.17 |
169.65 |
402.12 |
Характеристический изгибающий момент |
M0Rk,s |
[Nm] |
22 |
45 |
72 |
180 |
Расчётное сопротивление изгибу |
M |
[Nm] |
18 |
36 |
57 |
144 |
Упрощённые данные для одного анкерного соединения
Рабочие характеристики отдельного анкера без учета влияния краёв и соседних анкеров
Размер |
M8 |
M10 |
M12 |
M16 |
|
БЕТОН БЕЗ ТРЕЩИН |
|||||
Стандартная глубина анкеровки hef |
[мм] |
47.00 |
59.00 |
68.00 |
85.00 |
Редуцированная глубина анкеровки hef |
[мм] |
32.00 |
39.00 |
48.00 |
65.00 |
БЕТОН С ТРЕЩИНАМИ |
|||||
Стандартная глубина анкеровки hef |
[мм] |
47.00 |
59.00 |
68.00 |
85.00 |
Редуцированная глубина анкеровки hef |
[мм] |
32.00 |
39.00 |
48.00 |
65.00 |
CРЕДНЯЯ РАЗРУШАЮЩАЯ НАГРУЗКА |
|||||
УСИЛИЕ НА ВЫРЫВ NRu,m |
|||||
БЕТОН БЕЗ ТРЕЩИН |
|||||
Стандартная глубина анкеровки |
[кН] |
15.40 |
22.80 |
29.20 |
55.80 |
Редуцированная глубина анкеровки |
[кН] |
10.40 |
16.00 |
22.10 |
37.90 |
БЕТОН С ТРЕЩИНАМИ |
|||||
Стандартная глубина анкеровки |
[кН] |
9.70 |
11.50 |
18.60 |
30.40 |
Редуцированная глубина анкеровки |
[кН] |
5.60 |
9.80 |
13.40 |
22.20 |
УСИЛИЕ НА СРЕЗ VRu,m |
|||||
БЕТОН БЕЗ ТРЕЩИН |
|||||
Стандартная глубина анкеровки |
[кН] |
14.00 |
22.20 |
29.60 |
54.50 |
Редуцированная глубина анкеровки |
[кН] |
12.22 |
19.73 |
22.45 |
54.50 |
БЕТОН С ТРЕЩИНАМИ |
|||||
Стандартная глубина анкеровки |
[кН] |
12.87 |
21.20 |
29.60 |
54.50 |
Редуцированная глубина анкеровки |
[кН] |
8.60 |
13.88 |
15.80 |
49.78 |
ХАРАКТЕРНАЯ НАГРУЗКА |
|||||
УСИЛИЕ НА ВЫРЫВ NRk |
|||||
БЕТОН БЕЗ ТРЕЩИН |
|||||
Стандартная глубина анкеровки |
[кН] |
9.00 |
16.00 |
25.00 |
38.55 |
Редуцированная глубина анкеровки |
[кН] |
7.50 |
11.98 |
16.36 |
25.78 |
БЕТОН С ТРЕЩИНАМИ |
|||||
Стандартная глубина анкеровки |
[кН] |
6.00 |
9.00 |
12.00 |
25.00 |
Редуцированная глубина анкеровки |
[кН] |
3.00 |
7.50 |
9.00 |
16.00 |
УСИЛИЕ НА СРЕЗ VRk |
|||||
БЕТОН БЕЗ ТРЕЩИН |
|||||
Стандартная глубина анкеровки |
[кН] |
11.70 |
18.50 |
24.60 |
45.40 |
Редуцированная глубина анкеровки |
[кН] |
8.90 |
14.38 |
16.36 |
45.40 |
БЕТОН С ТРЕЩИНАМИ |
|||||
Стандартная глубина анкеровки |
[кН] |
11.10 |
15.61 |
24.60 |
45.40 |
Редуцированная глубина анкеровки |
[кН] |
6.23 |
10.06 |
11.45 |
36.09 |
РАСЧЁТНАЯ НАГРУЗКА |
|||||
УСИЛИЕ НА ВЫРЫВ NRd |
|||||
БЕТОН БЕЗ ТРЕЩИН |
|||||
Стандартная глубина анкеровки |
[кН] |
5.00 |
10.67 |
16.70 |
25.70 |
Редуцированная глубина анкеровки |
[кН] |
4.17 |
6.66 |
10.91 |
17.19 |
БЕТОН С ТРЕЩИНАМИ |
|||||
Стандартная глубина анкеровки |
[кН] |
3.33 |
6.00 |
8.00 |
16.67 |
Редуцированная глубина анкеровки |
[кН] |
1.67 |
4.17 |
6.00 |
10.67 |
УСИЛИЕ НА СРЕЗ VRd |
|||||
БЕТОН БЕЗ ТРЕЩИН |
|||||
Стандартная глубина анкеровки |
[кН] |
9.36 |
14.80 |
19.68 |
36.32 |
Редуцированная глубина анкеровки |
[кН] |
5.94 |
9.59 |
10.91 |
34.37 |
БЕТОН С ТРЕЩИНАМИ |
|||||
Стандартная глубина анкеровки |
[кН] |
7.40 |
10.40 |
19.68 |
35.98 |
Редуцированная глубина анкеровки |
[кН] |
4.16 |
6.71 |
7.63 |
24.06 |
Расстояние от края и расстояние между анкерами
(-) отказ не является решающим
Размер |
M8 |
M10 |
M12 |
M16 |
||||||
Эффективная глубина анкеровки |
hef |
[мм] |
32.00 |
47.00 |
39.00 |
59.00 |
48.00 |
68.00 |
65.00 |
85.00 |
УСИЛИЕ НА ВЫРЫВ |
||||||||||
РАЗРУШЕНИЕ СТАЛИ |
||||||||||
Характерная нагрузка |
NRk,s |
[кН] |
21.20 |
21.20 |
33.60 |
33.60 |
44.80 |
44.80 |
82.60 |
82.60 |
Частичный коэффициент безопасности |
γMs |
- |
1.50 |
1.50 |
1.50 |
1.50 |
1.50 |
1.50 |
1.50 |
1.50 |
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ВЫРЫВАНИЕМ; БЕТОН БЕЗ ТРЕЩИН C20/25 |
||||||||||
Характерная нагрузка |
NRk,p |
[кН] |
7.50 |
9.00 |
12.00 |
16.00 |
- |
25.00 |
- |
- |
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ВЫРЫВАНИЕМ; БЕТОН С ТРЕЩИНАМИ С20/25 |
||||||||||
Характерная нагрузка |
NRk,p |
[кН] |
3.00 |
6.00 |
7.50 |
9.00 |
9.00 |
12.00 |
16.00 |
25.00 |
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ВЫРЫВАНИЕМ |
||||||||||
Уровень безопасности установки |
γinst |
- |
1.20 |
1.20 |
1.20 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
Увеличивающий коэффициент для NRd,p - C30/37 |
Ψc |
- |
1.07 |
1.16 |
1.07 |
1.26 |
1.16 |
1.23 |
1.18 |
1.18 |
Увеличивающий коэффициент для NRd,p - C40/50 |
Ψc |
- |
1.13 |
1.33 |
1.13 |
1.52 |
1.32 |
1.45 |
1.37 |
1.37 |
Увеличивающий коэффициент для NRd,p - C50/60 |
Ψc |
- |
1.20 |
1.50 |
1.20 |
1.78 |
1.49 |
1.67 |
1.55 |
1.55 |
РАЗРУШЕНИЕ КОНУСА БЕТОНА |
||||||||||
Kоэффициент пряженном бетоне |
kcr,N |
- |
7.70 |
7.70 |
7.70 |
7.70 |
7.70 |
7.70 |
7.70 |
7.70 |
Kоэффициент преднапряженном бетоне |
kucr,N |
- |
11.00 |
11.00 |
11.00 |
11.00 |
11.00 |
11.00 |
11.00 |
11.00 |
Уровень безопасности установки |
γinst |
- |
1.20 |
1.20 |
1.20 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
Расстояние между анкерами |
scr,N |
[мм] |
96.00 |
141.00 |
117.00 |
177.00 |
144.00 |
204.00 |
195.00 |
255.00 |
Расстояние от края |
ccr,N |
[мм] |
48.00 |
71.00 |
59.00 |
89.00 |
72.00 |
102.00 |
98.00 |
128.00 |
[RUSSIAN]: CONCRETE SPLITTING FAILURE |
||||||||||
Расстояние между анкерами |
scr,sp |
[мм] |
160.00 |
240.00 |
200.00 |
300.00 |
250.00 |
340.00 |
320.00 |
430.00 |
Расстояние от края |
ccr,sp |
[мм] |
80.00 |
120.00 |
100.00 |
150.00 |
125.00 |
170.00 |
160.00 |
215.00 |
Уровень безопасности установки |
γinst |
- |
1.20 |
1.20 |
1.20 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
УСИЛИЕ НА СРЕЗ |
||||||||||
РАЗРУШЕНИЕ СТАЛИ |
||||||||||
Характерная нагрузка без эксцентрика |
VRk,s |
[кН] |
11.70 |
11.70 |
18.50 |
18.50 |
24.60 |
24.60 |
45.40 |
45.40 |
Коэффициент пластичности |
k7 |
- |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
Характерная нагрузка с эксцентриком |
MRk,s |
[Nm] |
22.00 |
22.00 |
42.00 |
45.00 |
72.00 |
72.00 |
180.00 |
180.00 |
Частичный коэффициент безопасности |
γMs |
- |
1.25 |
1.25 |
1.25 |
1.25 |
1.25 |
1.25 |
1.25 |
1.25 |
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ОТКОЛОМ БЕТОНА |
||||||||||
Kоэффициент |
k |
- |
1.00 |
1.00 |
1.20 |
1.00 |
1.00 |
2.00 |
2.00 |
2.00 |
Уровень безопасности установки |
γinst |
- |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
РАЗРУШЕНИЕ КРАЕВ БЕТОННОГО ОСНОВАНИЯ |
||||||||||
Эффективная длина анкера |
ℓf |
[мм] |
32.00 |
47.00 |
39.00 |
59.00 |
48.00 |
68.00 |
65.00 |
85.00 |
Диаметр анкера |
dnom |
[мм] |
8.00 |
8.00 |
10.00 |
10.00 |
12.00 |
12.00 |
16.00 |
16.00 |
Уровень безопасности установки |
γinst |
- |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
Использование уменьшенной глубины заделки M8 и M10 ограничено закреплением статически неопределимых структурных компонентов.
Стойкость к действию растягивающих и сдвигающих нагрузок в условиях пожара - сокращенная глубина анкеровки
Размер |
M8 |
M10 |
M12 |
M16 |
||||||
R (для EI) = 30 min |
||||||||||
Эффективная глубина анкеровки |
hef |
[мм] |
32.00 |
47.00 |
39.00 |
59.00 |
48.00 |
68.00 |
65.00 |
85.00 |
УСИЛИЕ НА ВЫРЫВ |
||||||||||
РАЗРУШЕНИЕ СТАЛИ |
||||||||||
Характерная нагрузка |
NRk,s |
[кН] |
0.70 |
0.70 |
1.50 |
1.50 |
2.50 |
2.50 |
4.70 |
4.70 |
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ВЫРЫВАНИЕМ |
||||||||||
Характерная нагрузка |
NRk,p |
[кН] |
0.80 |
1.50 |
1.90 |
2.30 |
2.30 |
3.00 |
4.00 |
6.30 |
УСИЛИЕ НА СРЕЗ |
||||||||||
РАЗРУШЕНИЕ СТАЛИ |
||||||||||
Характерная нагрузка без эксцентрика |
VRk,s |
[кН] |
0.70 |
0.70 |
1.50 |
1.50 |
2.50 |
2.50 |
4.70 |
4.70 |
Характерная нагрузка с эксцентриком |
MRk,s |
[Nm] |
0.70 |
0.70 |
1.90 |
1.90 |
3.90 |
3.90 |
10.00 |
10.00 |
R (для EI) = 60 min |
||||||||||
Эффективная глубина анкеровки |
hef |
[мм] |
32.00 |
47.00 |
39.00 |
59.00 |
48.00 |
68.00 |
65.00 |
85.00 |
УСИЛИЕ НА ВЫРЫВ |
||||||||||
РАЗРУШЕНИЕ СТАЛИ |
||||||||||
Характерная нагрузка |
NRk,s |
[кН] |
0.60 |
0.60 |
1.20 |
1.20 |
2.10 |
2.10 |
3.90 |
3.90 |
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ВЫРЫВАНИЕМ |
||||||||||
Характерная нагрузка |
NRk,p |
[кН] |
0.80 |
1.50 |
1.90 |
2.30 |
2.30 |
3.00 |
4.00 |
6.30 |
УСИЛИЕ НА СРЕЗ |
||||||||||
РАЗРУШЕНИЕ СТАЛИ |
||||||||||
Характерная нагрузка без эксцентрика |
VRk,s |
[кН] |
0.60 |
0.60 |
1.20 |
1.20 |
2.10 |
2.10 |
3.90 |
3.90 |
Характерная нагрузка с эксцентриком |
MRk,s |
[Nm] |
0.60 |
0.60 |
1.50 |
1.50 |
3.30 |
3.30 |
8.30 |
8.30 |
R (для EI) = 90 min |
||||||||||
Эффективная глубина анкеровки |
hef |
[мм] |
32.00 |
47.00 |
39.00 |
59.00 |
48.00 |
68.00 |
65.00 |
85.00 |
УСИЛИЕ НА ВЫРЫВ |
||||||||||
РАЗРУШЕНИЕ СТАЛИ |
||||||||||
Характерная нагрузка |
NRk,s |
[кН] |
0.40 |
0.40 |
0.90 |
0.90 |
1.70 |
1.70 |
3.10 |
3.10 |
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ВЫРЫВАНИЕМ |
||||||||||
Характерная нагрузка |
NRk,p |
[кН] |
0.80 |
1.50 |
1.90 |
2.30 |
2.30 |
3.00 |
4.00 |
6.30 |
УСИЛИЕ НА СРЕЗ |
||||||||||
РАЗРУШЕНИЕ СТАЛИ |
||||||||||
Характерная нагрузка без эксцентрика |
VRk,s |
[кН] |
0.40 |
0.40 |
0.90 |
0.90 |
1.70 |
1.70 |
3.10 |
3.10 |
Характерная нагрузка с эксцентриком |
MRk,s |
[Nm] |
0.40 |
0.40 |
1.20 |
1.20 |
2.60 |
2.60 |
6.70 |
6.70 |
R (для EI) = 120 min |
||||||||||
Эффективная глубина анкеровки |
hef |
[мм] |
32.00 |
47.00 |
39.00 |
59.00 |
48.00 |
68.00 |
65.00 |
85.00 |
УСИЛИЕ НА ВЫРЫВ |
||||||||||
РАЗРУШЕНИЕ СТАЛИ |
||||||||||
Характерная нагрузка |
NRk,s |
[кН] |
0.40 |
0.40 |
0.80 |
0.80 |
1.30 |
1.30 |
2.50 |
2.50 |
РАЗРУШЕНИЕ, ВЫЗВАННОЕ ВЫРЫВАНИЕМ |
||||||||||
Характерная нагрузка |
NRk,p |
[кН] |
0.60 |
1.20 |
1.50 |
1.80 |
1.80 |
2.40 |
3.20 |
5.00 |
УСИЛИЕ НА СРЕЗ |
||||||||||
РАЗРУШЕНИЕ СТАЛИ |
||||||||||
Характерная нагрузка без эксцентрика |
VRk,s |
[кН] |
0.40 |
0.40 |
0.80 |
0.80 |
1.30 |
1.30 |
2.50 |
2.50 |
Характерная нагрузка с эксцентриком |
MRk,s |
[Nm] |
0.40 |
0.40 |
1.00 |
1.00 |
2.10 |
2.10 |
5.30 |
5.30 |
Оплата возможна несколькими способами для физических и юридических лиц:
- Безналичный расчет
- Онлайн-оплата
- Оплата наличными или картой в пунктах самовывоза компании Деловые линии (для жителей Москвы и области)
Доставка
Доставка по Москве осуществляется при заказе от 30 тысяч рублей собственным транспортом компании. Доставка по всей России производится до терминалов компанией Деловые линии.
Варианты получения товара.
- Самовывоз с нашего склада по адресу г. Москва, пос. Рязановское, п. Фабрики им. 1 Мая, домовл. 24, стр. 1.
- Доставка небольших заказов по Москве и Московской области через день после заказа (при заказе до 12:00).
- Бесплатная доставка до терминалов транспортных компаний в Москве.
Ознакомиться с полными условиями доставки нашей компании можно здесь
Получить заинтересовавший Вас товар можно оформив заказ на сайте либо отправив заявку на электронный адрес info@pickup-komplekt.ru. На любые вопросы ответят наши операторы по одному из телефонов: +7(495) 542-22-84, +7(495) 961-51-99, (по будням с 09:00 до 18:00).
Сумма заказа | Размер скидки на каждый заказа |
---|---|
0 – 5 000 рублей | Розничная цена |
5 000 – 20 000 рублей | Скидка 5% |
20 000 – 70 000 рублей | Скидка 10% |
свыше 70 000 рублей | Скидка 15% |
